Name: ST502 Klemm-Ultraschall-Durchflussmesser Warmwasser
Brand: Flo-Instruments Co., Ltd
SKU: ST502
Price: Verhandlungsfähig USD
Availability: InStock

Produkt-Details

Herkunftsort: Shenzhen

Markenname: Flo-Instru

Zertifizierung: CE; ISO9001

Modellnummer: ST502

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 1

Verpackung Informationen: Konventionelle Verpackung

Lieferzeit: 3-5 Werktage

Zahlungsbedingungen: T/T

Erhalten Sie besten Preis

Produkt-Details

Produkt-Beschreibung

Hervorheben:
                                                                                                                                                                                                                                                Ultraschall-Durchflussmesser für Rohrgrößen DN25-DN5000, Klemmbarer Durchflussmesser mit 24-V-DC-Stromversorgung, 0.15% Repeatability ST502 Flow Meter


Ausgabe:	4-20 mA, OCT-Impulsausgang, Relaisausgang, RS-232 / RS-485, RTD Temp. Eingang	Stromversorgung:	24V DC
Rohrgröße:	Die in Absatz 1 genannten Anforderungen gelten nicht für die in Absatz 1 genannten Fahrzeuge.	Wandlertemperatur:	-40℉ ~ +140℉ (-40℃~+60℃)
Wiederholbarkeit:	0,15 %	Geschwindigkeitsbereich:	0,03 ~ ± 40 Fuß/s (0,01 ~ ± 12 m/s)

Ausgabe:	4-20 mA, OCT-Impulsausgang, Relaisausgang, RS-232 / RS-485, RTD Temp. Eingang
Stromversorgung:	24V DC
Rohrgröße:	Die in Absatz 1 genannten Anforderungen gelten nicht für die in Absatz 1 genannten Fahrzeuge.
Wandlertemperatur:	-40℉ ~ +140℉ (-40℃~+60℃)
Wiederholbarkeit:	0,15 %
Geschwindigkeitsbereich:	0,03 ~ ± 40 Fuß/s (0,01 ~ ± 12 m/s)

ST502 Klemm-Ultraschall-Durchflussmesser Warmwasser

ST502 Ultraschalldurchflussmesser für heißes Wasser

Produktübersicht

Der Ultraschallflussmesser ST502 verwendet Transitzeitmethoden zur Messung des Flüssigkeitsdurchflusses in industriellen Systemen und liefert hochgenaue Durchflussdaten durch Klemmtransduzoren, die niemals mit der Flüssigkeit in Berührung kommen.

Wesentliche Merkmale

Messen des tatsächlichen Durchflusses und des Gesamtverbrauchs verschiedener Flüssigkeiten
CNC-Bearbeitung mit magnetisch offener Abdeckungstechnologie
Adaptive Signalverarbeitungsalgorithmen für herausfordernde Strömungsbedingungen
Klares LCD-Display mit Alarmfunktion und einfacher Bedienung
Zwei-Richtungs-Durchflussmessung mittels Transitzeit-Ultraschalltechnologie
Eingebettete 2G-SD-Karte für die Analyse historischer Datenströme
Einfaches Menüsystem für schnelle Konfiguration

Messprinzip - TVT-Technologie

Die TVT-Technologie (Transit-Time Vortex) kombiniert Transitzeit-Ultraschall mit dem Vortex-Verschüttungsphänomen und bietet eine beispiellose Genauigkeit und Vielseitigkeit bei der Ultraschallflussmessung.

Das Gerät verwendet Ultraschallwandler, die an der Außenseite des Rohres installiert sind.Der Zeitunterschied zwischen den Signalen ist proportional zur Strömungsgeschwindigkeit.

Leistungsspezifikationen

Parameter	Spezifikation
Geschwindigkeitsbereich	0.03 ~ ± 40 ft/s (0,01 ~ ± 12 m/s)
Genauigkeit	± 0,5%
Rohrgröße	"~ 200" (25 mm ~ 5000 mm)
Wiederholbarkeit	0.15% des gemessenen Wertes
Linearität	±1,0%
Kompatibilität mit Flüssigkeiten	Wasser, Meerwasser, Öl, Alkohol...
Rohrmaterial	PVC, Edelstahl, Kohlenstoffstahl, Kupfer...

Funktionsspezifikationen

Merkmal	Spezifikation
Kommunikation	ModBus RS485
Analog-Ausgabe	4 ~ 20mA, maximale Belastung 750Ω
Impulsausgang	0~9999Hz, OCT
Relais-Ausgang	max 1Hz (1A@125V Wechselstrom oder 2A@30V Gleichstrom)
Stromversorgung	24 V Gleichspannung / 1 A max.
Temperaturbereich	-40°F bis 140°F (-40°C bis 60°C)
Luftfeuchtigkeit	bis zu 99% RH, nicht kondensierend

Produktdimensionen

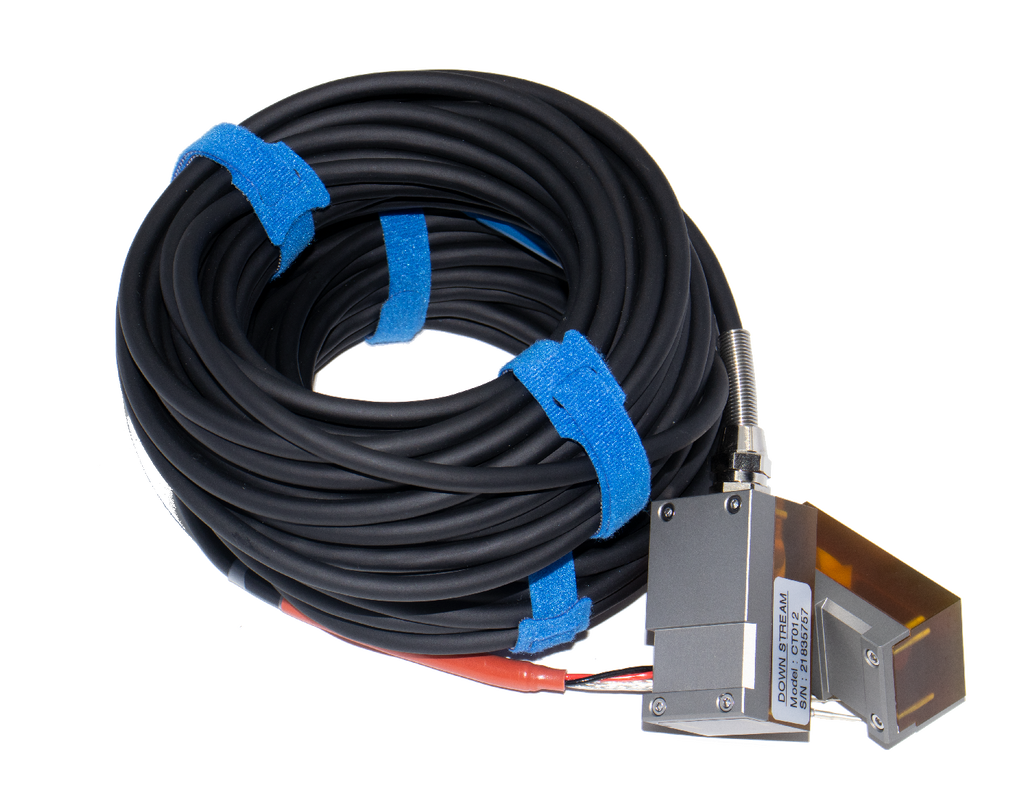

Übertrager

Normaler Wandler

Hochtemperaturwandler

Ultra-Hochtemperatur-Wandler

Produktanzeige

Kommunikations- und Ausgabefunktionen

Der ST502 bietet mehrere Kommunikations- und Ausgabeoptionen für die nahtlose Integration in industrielle Steuerungssysteme und ermöglicht die Echtzeit-Datenerfassung und Fernüberwachung.

Zusammenfassung der Produktionskapazitäten

Ausgabeart	Funktion	Anwendungsbeispiele
RS485 (Modbus)	Digitale Kommunikation	Fernüberwachung, SCADA, Systemintegration
4 bis 20 mA	Analog-Eingang/Ausgang	PLC-Eingabe, Prozess-Feedback, DCS-Systeme
Puls der ÜLG	Leistung der Stromsumme	Batchcontroller, Energiezähler, Durchflusslogger
Relais	Alarm/Steuerungsausgang	Auslöserlarme, Steuerventile/Pumpen, Schutz der Durchflusssicherheit

Kabeldiagramm

Installationsmethoden

Methode V

Standardmethode, die genaue Messwerte für Rohrdurchmesser von 25 mm bis 400 mm (1"~16") liefert.

Z-Methode

Benutzt direkt übertragene Signale mit geringerer Dämpfung.

N-Methode

Schallwellen durchqueren zweimal die Flüssigkeit und prallen dreimal von den Rohrwänden ab.

W-Methode

Schallwellen durchqueren viermal die Flüssigkeit und springen viermal von den Rohrwänden ab.
