Name: ST502 Klemm-Ultraschall-Durchflussmesser für Kühlwasser
Brand: Flo-Instruments Co., Ltd
SKU: ST502
Price: Verhandlungsfähig USD
Availability: InStock

Produkt-Details

Herkunftsort: Shenzhen

Markenname: Flo-Instru

Zertifizierung: CE; ISO9001

Modellnummer: ST502

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 1

Verpackung Informationen: Konventionelle Verpackung

Lieferzeit: 3-5 Werktage

Zahlungsbedingungen: T/T

Erhalten Sie besten Preis

Produkt-Details

Produkt-Beschreibung

Hervorheben:
                                                                                                                                                                                                                                                24-V-DC-Stromversorgung Ultraschall-Durchflussmesser, DN25-DN5000 Rohrgrößen-Clamp-On-Durchflussmesser, 0.15% Repeatability ST502 Flow Meter


Ausgabe:	4-20 mA, OCT-Impulsausgang, Relaisausgang, RS-232 / RS-485, RTD Temp. Eingang	Stromversorgung:	24V DC
Rohrgröße:	Die in Absatz 1 genannten Anforderungen gelten nicht für die in Absatz 1 genannten Fahrzeuge.	Wandlertemperatur:	-40℉ ~ +140℉ (-40℃~+60℃)
Wiederholbarkeit:	0,15 %	Geschwindigkeitsbereich:	0,03 ~ ± 40 Fuß/s (0,01 ~ ± 12 m/s)

Ausgabe:	4-20 mA, OCT-Impulsausgang, Relaisausgang, RS-232 / RS-485, RTD Temp. Eingang
Stromversorgung:	24V DC
Rohrgröße:	Die in Absatz 1 genannten Anforderungen gelten nicht für die in Absatz 1 genannten Fahrzeuge.
Wandlertemperatur:	-40℉ ~ +140℉ (-40℃~+60℃)
Wiederholbarkeit:	0,15 %
Geschwindigkeitsbereich:	0,03 ~ ± 40 Fuß/s (0,01 ~ ± 12 m/s)

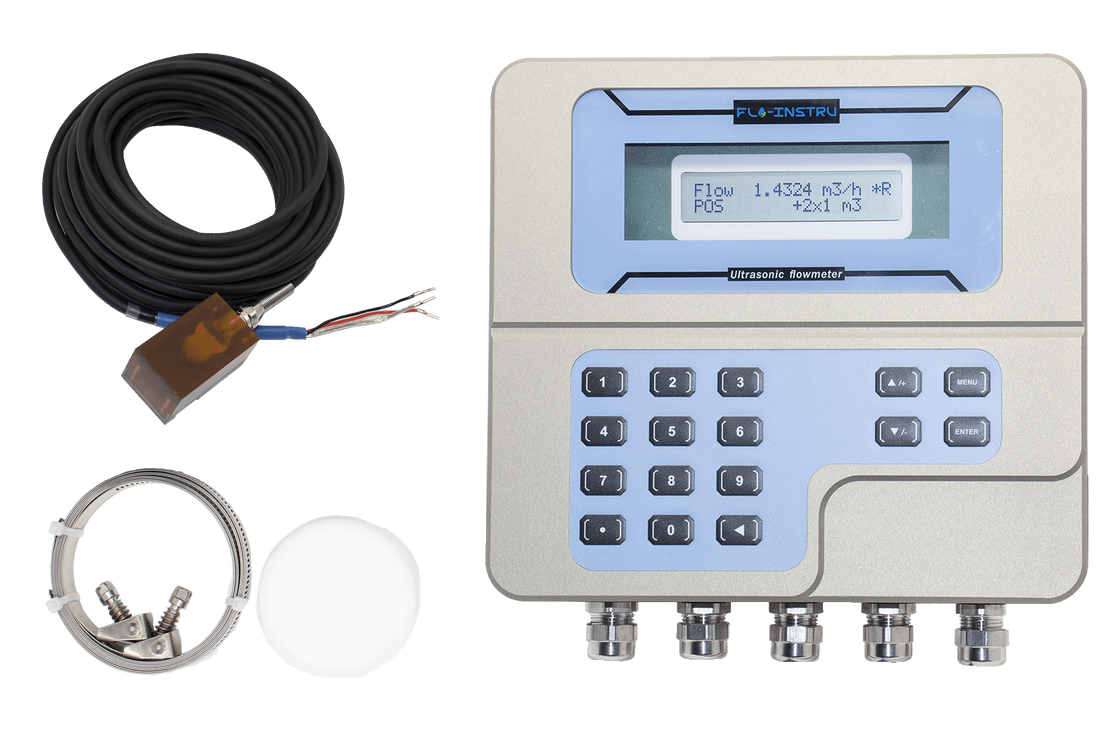

ST502 Klemm-Ultraschall-Durchflussmesser für Kühlwasser

ST502 Clamp-On Ultraschall-Durchflussmesser für Kühlwasser

Produktübersicht

Der ST502 Ultraschall-Durchflussmesser nutzt die Transit-Time-Methode zur Messung des Flüssigkeitsdurchflusses in industriellen Systemen und liefert hochgenaue Durchflussdaten über Clamp-On-Transducer, die keinen Kontakt mit der Flüssigkeit haben.

Hauptmerkmale

Misst tatsächlichen Durchfluss und Gesamtverbrauch verschiedener Flüssigkeiten
CNC-bearbeiteter Prozess mit magnetischer Open-Cover-Technologie
Adaptive Signalverarbeitungsalgorithmen für anspruchsvolle Durchflussbedingungen
Klares LCD-Display mit Alarmfunktion und einfacher Bedienung
Bidirektionale Durchflussmessung mittels Transit-Time-Ultraschalltechnologie
Integrierte 2G-SD-Karte für die Analyse historischer Durchflussdaten
Einfaches Menüsystem für schnelle Konfiguration

Messprinzip - TVT-Technologie

Die TVT (Transit-Time Vortex)-Technologie kombiniert Transit-Time-Ultraschall mit dem Wirbelablösungsphänomen und liefert unübertroffene Genauigkeit und Vielseitigkeit bei der Ultraschall-Durchflussmessung.

Das Gerät verwendet Ultraschallwandler, die an der Außenseite des Rohrs installiert sind. Ein Wandler sendet Impulse stromabwärts mit dem Fluss, während der andere stromaufwärts gegen den Fluss sendet. Die Zeitdifferenz zwischen den Signalen ist proportional zur Flussgeschwindigkeit.

Leistungsspezifikationen

Geschwindigkeitsbereich	0,03 ~ ±40 Fuß/s (0,01 ~ ±12 m/s)
Genauigkeit	±0,5 %
Rohrgröße	1"~200" (25 mm~5000 mm)
Wiederholgenauigkeit	0,15 % des Messwerts
Linearität	±1,0 %
Flüssigkeitskompatibilität	Wasser, Meerwasser, Öl, Alkohol...
Rohrmaterial	PVC, Edelstahl, Kohlenstoffstahl, Kupfer...

Funktionsspezifikationen

Kommunikation	ModBus RS485
Analogausgang	4~20mA, max. Last 750Ω
Impulsausgang	0~9999Hz, OCT
Relaisausgang	max. 1Hz (1A@125V AC oder 2A@30V DC)
Stromversorgung	24V DC/1A max.
Temperaturbereich	-40°F~140°F (-40°C~60°C)
Luftfeuchtigkeit	Bis zu 99 % RH, nicht kondensierend

Produktabmessungen

Sender

Normaler Wandler

Hochtemperatur-Wandler

Ultra-Hochtemperatur-Wandler

Produktanzeige

Kommunikations- und Ausgangsfunktionen

Der ST502 bietet mehrere Kommunikations- und Ausgangsoptionen für die nahtlose Integration in industrielle Steuerungssysteme, die eine Echtzeit-Datenerfassung und Fernüberwachung ermöglichen.

Zusammenfassung der Ausgangsmöglichkeiten

Ausgangstyp	Funktion	Anwendungsbeispiele
RS485 (Modbus)	Digitale Kommunikation	Fernüberwachung, SCADA, Systemintegration
4-20mA	Analoger Ein-/Ausgang	SPS-Eingang, Prozessrückmeldung, DCS-Systeme
OCT-Impuls	Durchfluss-Totalisierungs-Ausgang	Chargenregler, Energiezähler, Durchflusslogger
Relais	Alarm-/Steuerausgang	Auslösen von Alarmen, Steuern von Ventilen/Pumpen, Durchflusssicherheitschutz

Schaltplan

Installationsmethoden

V-Methode

Standardmethode, die genaue Messwerte für Rohrdurchmesser von 25 mm bis 400 mm (1"~16") liefert. Erfordert eine ordnungsgemäße Installation des Wandlers in der Rohrmitte mit gleichem Abstand.

Z-Methode

Nutzt direkt übertragene Signale mit geringerer Dämpfung. Geeignet für Rohrdurchmesser von 100 mm bis 3000 mm (4"~120").

N-Methode

Schallwellen durchlaufen die Flüssigkeit zweimal und prallen dreimal von den Rohrwandungen ab. Geeignet für kleine Rohrdurchmesser, verbessert die Genauigkeit durch Verlängerung der Transitstrecke.

W-Methode

Schallwellen durchlaufen die Flüssigkeit viermal und prallen viermal von den Rohrwandungen ab. Geeignet für sehr kleine Rohre (Durchmesser kleiner als 50 mm, 2").
