PH301 Tragbares Ultraschall-Durchflussmessgerät zur Prüfung des Feldflusses

PH301 Tragbare Ultraschall-Durchflussmesser

Überwachen Sie jederzeit den Flüssigkeitsfluss.

Einführung

Der PH301 von Flo-Instruments ist ein hochpräziser und nicht-invasiver tragbarer Ultraschall-Durchflussmesser zur Messung des Flüssigkeitsdurchflusses. PH301 nutzt die zuverlässigste digitale Signalverarbeitungstechnologie und überträgt Durchflussmessungen für eine Vielzahl von Flüssigkeiten und Rohrgrößen mit hoher Genauigkeit und Zuverlässigkeit.

PH301 ist das ideale Werkzeug zum Testen und Validieren von Strömungen. Das batteriebetriebene tragbare Messgerät verwendet Klemmwandler, um den Durchfluss durch die Rohrwand zu messen. Ein Wandlersatz sorgt für optimale Leistung bei Rohren mit einem Durchmesser von 1 Zoll bis 200 Zoll und funktioniert mit den am häufigsten verwendeten und anderen speziellen Rohrmaterialien.

Der übersichtliche und große Bildschirm erleichtert dem Benutzer die Eingabe des Rohrdurchmessers, der Wandstärke und des Rohrmaterials in das Messgerät. PH301 kann mit dem eingebauten und wiederaufladbaren Akku bis zu 12 Stunden lang betrieben werden. Mit dem integrierten Datenlogger ist die Überwachung des Durchflusses im Laufe der Zeit ganz einfach. Die 2G-SD-Karte kann maximal 512 Dateien mit Abständen von 1 Sekunde bis 86400 Sekunden speichern. Diese Daten können über einen USB-Stick auf Ihren PC heruntergeladen werden.

PH301 verfügt über einen hohen Schutzgrad für IP65-Sender und IP68-Wandler und unterstützt ebenfalls bidirektionale Messungen mit Summierungsfunktion. Darüber hinaus ist optional eine magnetische Führungsschiene oder Montagezubehör mittels Rohrschellen erhältlich.

Merkmale

• Ideal zur Überwachung und Messung des Durchflusses

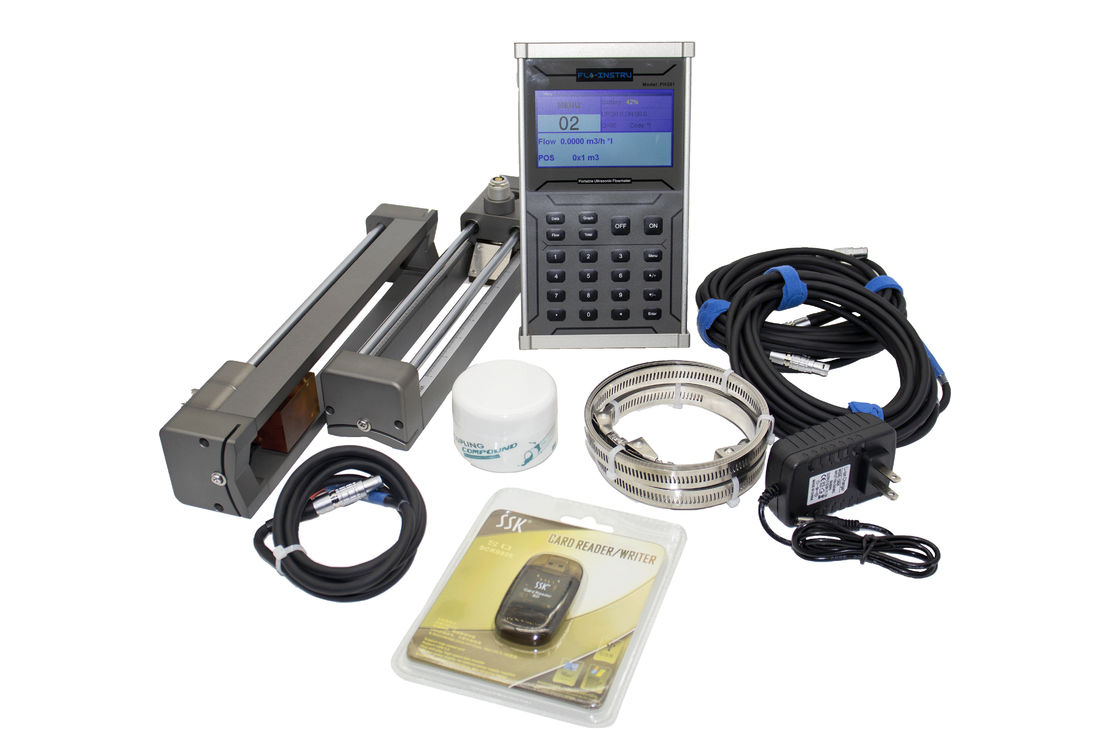

Klemmwandler ermöglichen eine schnelle Installation ohne Abschaltung, ohne Bohren und ohne Druckabfall. Jedes Messgerät verfügt über eine integrierte SD-Karte und ist somit eine ideale Lösung für die Überwachung des Durchflusses über einen längeren Zeitraum. Die voll ausgestattete Tragetasche enthält einen Satz kompletter Messwerkzeuge und der wiederaufladbare interne Akku macht es zum idealen Durchflussmesser für unterwegs.

• Funktioniert mit Mehrrohrmaterialien

Es ist für den Einsatz mit vielen verschiedenen Rohrmaterialien ausgelegt, darunter PVC, Kohlenstoffstahl, Edelstahl, Kupfer, PE, HDPE, Sphäroguss, Aluminium, Asbest und Glasfaser-Epoxidharz.

• Einfach einzurichten und zu verwenden

PH301 lässt sich einfach über den 4,3-Zoll-TFT-Farbbildschirm und 22 Touch-Tasten konfigurieren. Geben Sie einige wichtige Parameter ein und auf dem Bildschirm wird der korrekte Abstand des Wandlers angezeigt.

• Die alphanumerische Anzeige und die Flusskurvenanzeige runden das Bild ab

Ein großes, multifunktionales LCD stellt die Messdaten sowohl in alphanumerischer als auch in grafischer Form dar. Zu den standardmäßigen alphanumerischen Funktionen gehören Strömungsgeschwindigkeit, Durchfluss und Gesamtdurchfluss in englischen (US) oder metrischen Einheiten. Im Grafikmodus zeigt das LCD sowohl Echtzeit- als auch protokollierte Daten an, was für die Überprüfung von Daten und die Beobachtung von Trends vor Ort sehr nützlich ist.

Prinzip

• Einführung in TVT

Die TVT-Technologie (Transit-Time Vortex) stellt einen hochmodernen Ansatz für die Ultraschall-Durchflussmessung dar und kombiniert die Prinzipien des Laufzeitultraschalls mit der Fähigkeit, das Phänomen der Wirbelablösung zu nutzen, wodurch eine beispiellose Genauigkeit und Vielseitigkeit bei Ultraschall-Durchflussmessern erreicht wird. Diese innovative Integrationstechnologie verbessert die Genauigkeit, Vielseitigkeit und Leistung von Ultraschall-Durchflussmessern, sodass sie sich gut für eine Vielzahl von Anwendungen in verschiedenen Branchen eignen und eine wertvolle Lösung für Branchen sind, die präzise Durchflussmessungen bei unterschiedlichen Durchflussbedingungen erfordern.

• Erhöhte Genauigkeit in turbulenten Strömungen:

Die TVT-Technologie eignet sich hervorragend für Anwendungen, bei denen die Strömungsbedingungen zwischen laminar und turbulent variieren. Die Einbeziehung von Daten zur Wirbelablösung erhöht die Genauigkeit in anspruchsvollen Strömungsumgebungen.

• Vielseitigkeit bei den Flüssigkeitsarten:

Die TVT-Technologie ist vielseitig und für eine Vielzahl von Flüssigkeitstypen geeignet, einschließlich Flüssigkeiten mit unterschiedlichen Viskositäten und Dichten.

Spezifikationen
