Name: FL101 Clamp-on-Ultraschall-Durchflussmesser für Kühlwasser
Brand: Flo-Instruments Co., Ltd
SKU: FL101
Price: Verhandlungsfähig USD
Availability: InStock

Produkt-Details

Herkunftsort: Shenzhen, China

Markenname: Flo-Instru

Zertifizierung: ISO:9001, CE

Modellnummer: FL101

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 1

Verpackung Informationen: Konventionelle Verpackung

Lieferzeit: 3-5 Werktage

Zahlungsbedingungen: T/T

Erhalten Sie besten Preis

Produkt-Details

Produkt-Beschreibung

Hervorheben:
                                                                                                                                                                                                                                                24V Gleichstromversorgung Klemm-auf Ultraschall-Durchflussmesser, RS485 Kommunikationsoberfläche Inline-Ultraschall-Durchflussmesser, ±1


Stromversorgung:	24V DC	Kommunikationsschnittstelle:	RS485, unterstützen Sie das Modbus-RTU-Protokoll
Durchflussbereich:	0.1m/s ~ 10m/s	Genauigkeit:	±1,0 %
Rohrdurchmesserbereich:	OD20,OD25,OD32,OD40	Anzeige:	1,54'' 240*240 IPS LCD 360° Drehung

Stromversorgung:	24V DC
Kommunikationsschnittstelle:	RS485, unterstützen Sie das Modbus-RTU-Protokoll
Durchflussbereich:	0.1m/s ~ 10m/s
Genauigkeit:	±1,0 %
Rohrdurchmesserbereich:	OD20,OD25,OD32,OD40
Anzeige:	1,54'' 240*240 IPS LCD 360° Drehung

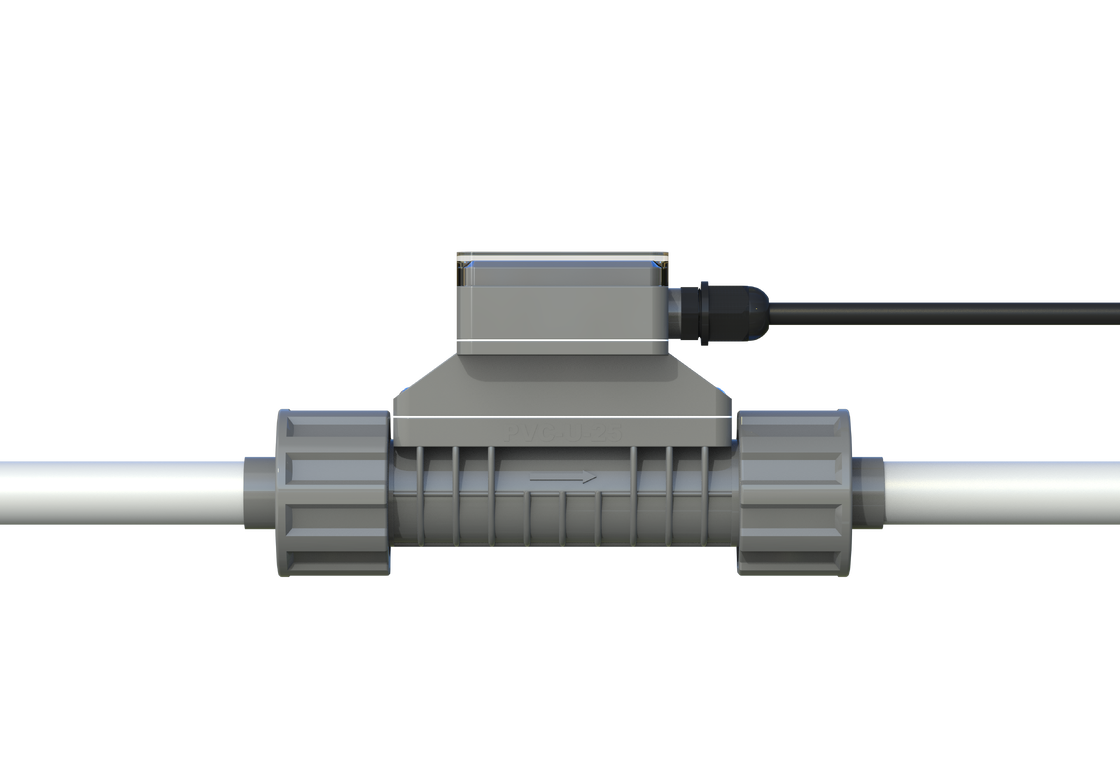

FL101 Clamp-on-Ultraschall-Durchflussmesser für Kühlwasser

FL101 Clamp-On Ultraschall-Durchflussmesser für Kühlwasser

Produktübersicht

FL101 Inline-Ultraschall-Durchflussmesser

Der FL101 wurde speziell für die Messung des Durchflusses verschiedener Flüssigkeiten in Rohrleitungen entwickelt und ermöglicht die Echtzeit-Durchflussmessung in Produktionsprozessen. Das Gerät gibt digitale Signale, analoge Signale und mehr aus, um die Messung und Steuerung von Produktionsprozessen zu erleichtern.

Mit den Anforderungen an die industrielle Modernisierung benötigen Instrumente reichhaltige Ausgänge zur Automatisierung. Traditionelle Durchflussmesser haben oft begrenzte Ausgänge, die die Anforderungen vor Ort nicht erfüllen und einen Austausch an der ursprünglichen Stelle erfordern. Flo-Instruments hat einen Inline-Durchflussmesser mit einem vollständig geraden Rohrdesign ohne Druckverlust, Doppel-Überwurf-Anschluss und einfacher Installation eingeführt.

Hauptvorteile

Fortschrittliche Messtechnik

Integrierter fortschrittlicher Messchip mit einer Zeitauflösung von bis zu 20 ps

Vierzeiliges OLED-Display
Datum/Signal/Momentan-/Akkumulierte Daten
Klare Sicht bei schlechten Lichtverhältnissen und in gedimmten Umgebungen

Benutzerfreundliche Oberfläche

Innovatives Menüverfahren mit Dropdown-Liste

Vier Touch-Tasten für einfache Einrichtung
Umschaltung zwischen vereinfachtem/traditionellem Chinesisch/Englisch

Robuste Konstruktion

Schutzart IP66
Spritzgussstruktur
Doppel-Überwurf-Anschluss für einfache und zuverlässige Installation

Produktabmessungen

Modell	Nennrohrdurchmesser	L	A	B	C	D
PVC-U-20	DN15	146	182	53,5	93,7	20
PVC-U-25	DN20	149	189	57,3	98,2	25
PVC-U-32	DN25	157	205	70	108	32
PVC-U-40	DN32	157	211	83	118,5	40

Einheit: mm

Hinweis:"L" ist die Länge des Installationsabschnitts, der während der Installation abgeschnitten wird; "D" ist der Außendurchmesser des installierten Rohrabschnitts.

Kompatible Medien

Seit seiner Markteinführung wird dieses Produkt in der Reinigungsgeräteindustrie weit verbreitet eingesetzt. Aufgrund seiner einfachen Installation und Bedienung sowie seiner zuverlässigen Messleistung wurde es kontinuierlich in neuen Industrien gefördert.

Hauptindustrien: Halbleiter, Lebensmittel, Medizin, Trinkwasser, Reinigungsmittel, Druck und Färberei, chemische Produkte usw.

Beispiele für gemessene Medien:

Verdünnte Schwefelsäure
Spirituosen
Kohlenwasserstoff
Alkohol
Natriumchlorid
Natriumcarbonat
Triethylamin
Ethylendiamin
Propylenoxid usw.

Mit der Marktexpansion entdecken wir weiterhin mehr messbare Medien. Wir ermutigen Benutzer, zusätzliche Anwendungen zu teilen, um uns bei der kontinuierlichen Bereicherung und Verbesserung unserer Produkte zu helfen.

Bestimmung messbarer Medien:

Die Durchflussrate des Mediums in der Rohrleitung ist stabil
Der Druck wird bei 0,3 MPa gehalten
Es werden keine Blasen (Kavitation) durch den Durchfluss erzeugt

Viele weitere Medien wurden gemessen - willkommen zur Beratung für spezifische Anwendungen.

Technische Spezifikationen

Produktname	FL101 Inline-Ultraschall-Durchflussmesser
Genauigkeit	±1,0 % (0,3 m/s~5,0 m/s)
Durchflussgeschwindigkeit	0,1 m/s~10,0 m/s
Linearität	±1,0 % (0,3 m/s-5,0 m/s)
Wiederholgenauigkeit	0,40 %
Reaktionszeit	500 ms
Bildschirmanzeige	1,54'' 240*240 IPS LCD 360° Drehung (für einfache Ablesung)
Menüsprache	Vereinfachtes Chinesisch/Traditionelles Chinesisch/Englisch
Anzeigeeinheit	Unterstützt Auswahl von metrischen und imperialen Einheiten, m³/h, LPM, ml/min, GPM, LPH, die Werkseinstellung ist LPM
Anzeigedaten	Momentandurchfluss, Momentandurchflussgeschwindigkeit, Nettovolumen gesamt, Einzelvolumen gesamt, Tagesmaximalwert, Tagesminimalwert, Tages-/Monats-/Jahresvolumen gesamt
Zähler	7-stelliger Durchflusszähler
Akkumulierte Daten	10 Jahre 64 Monate 64 Tage
Bedientasten	Vier Touch-Tasten
Kalenderbatterie	CR1220
Stromversorgung	24 VDC@3 W
Analogausgang	4-20 mA, maximale Last 600 Ω
Kommunikationsschnittstelle	RS485, unterstützt ModBus RTU-Protokoll
Relaisausgang	(Optional) 30 VDC@1 A, Schaltfrequenz kleiner als 2 Hz
Medien	Wasser, Lösungen, chemische Reagenzien (Verunreinigungen ≤ 4 %), etc.
Schutzart	IP66
Installationsmethode	Die Rohrabschnitte sind integriert und die PVC-U-Rohre werden über Überwurfmuttern (Steckverbindungen) verbunden
Rohrgröße	OD20 (DN15-½"), OD25 (DN20-¾"), OD32 (DN25-1"), OD40 (DN32-1¼")
Rohrabschnittsmaterial	UPVC
Medientemperatur	0 °C-60 °C
Betriebstemperatur	-10 °C-50 °C
Umgebungsfeuchtigkeit	Relative Luftfeuchtigkeit 0 %-95 %, keine Kondensation
Anwendbare Viskosität	<300 cSt (mm²/s)
Kabellänge	Standard: 2 m (6,6 Fuß). Kann auf 20 m (66 Fuß) verlängert werden

Installationsanleitung

Schritt 1: Rohr zuschneiden

Entsprechend den Anforderungen der Installationsortauswahl schneiden Sie einen Rohrabschnitt an der Installationsstelle ab.

Schritt 2: Muttern in das Rohr einsetzen

Schrauben Sie die beiden Muttern vom Messgerät ab und setzen Sie sie in das Rohr ein.

Schritt 3: Rohrverbindungen verkleben

Tragen Sie PVC-Kleber auf die beiden Rohrverbindungen am Gerät auf und stecken Sie sie in die Rohre.

Schritt 4: Durchflussmesser installieren

Platzieren Sie das Messgerät in der Mitte und ziehen Sie die Mutter fest, um die Installation abzuschließen; achten Sie während der Installation auf die Durchflussrichtung.

Schritt 5: Einschalten und Betrieb

Schließen Sie das andere Ende des Kabels an eine 24-V-DC-Stromversorgung an, schalten Sie das Gerät ein und beobachten Sie.

Verpackung & Zubehör

Bestellinformationen

FL101	Code	Rohrgrößenbereich [DN & Zoll & OD]
	A	DN15 \| 1/2" \| OD20
	B	DN20 \| 3/4" \| OD25
	C	DN25 \| 1" \| OD32
	D	DN32 \| 1-1/4" \| OD40

Code	Ausgabemodus
1	4-20 mA, RS485, Relais

Code	Kabellänge
L	6,6 Fuß (2 m) (Wenn keine Wahl getroffen wird, wird dies als Standard festgelegt)
L+	Auf Anfrage andere Längen

Beispiel für vollständige Bestellinformationen: FL101 | A | 1 | L
