Name: TM605 Kompaktes Ultraschall-Durchflussmesser mit einfacher Installation und Echtzeitdatenanzeige
Brand: Flo-Instruments Co., Ltd
SKU: Die Nummer des Zertifikats ist folgende:
Availability: InStock

Produkt-Details

Herkunftsort: Shenzhen, China

Markenname: Flo-Instru

Zertifizierung: ISO:9001, CE

Modellnummer: Die Nummer des Zertifikats ist folgende:

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 1

Verpackung Informationen: Konventionelle Verpackung

Lieferzeit: 3-5 Werktage

Zahlungsbedingungen: T/T

Erhalten Sie besten Preis

Produkt-Details

Produkt-Beschreibung

Hervorheben:

Anzeige:	OLED-Display mit 320*240-Punktmatrix	Rohrdurchmesserbereich:	DN6DN100
Kommunikationsschnittstelle:	RS485-Kommunikationsoberfläche, unterstützt Modbus-Protokoll	Stromversorgung:	24V DC
Durchflussbereich:	0.1m/s ~ ±5m/s ((0.328ft/s ~ ±16ft/s)	Genauigkeit:	Geschätzt ±2%

Anzeige:	OLED-Display mit 320*240-Punktmatrix
Rohrdurchmesserbereich:	DN6DN100
Kommunikationsschnittstelle:	RS485-Kommunikationsoberfläche, unterstützt Modbus-Protokoll
Stromversorgung:	24V DC
Durchflussbereich:	0.1m/s ~ ±5m/s ((0.328ft/s ~ ±16ft/s)
Genauigkeit:	Geschätzt ±2%

TM605 Kompaktes Ultraschall-Durchflussmesser mit einfacher Installation und Echtzeitdatenanzeige

Wasseraufbereitungssystem mit kompaktem Ultraschall-Durchflussmesser TM605

TM605 Kompakter Ultraschall-Durchflussmesser

Kompakte Ultraschall-Durchflussmesser vom Klemmtyp, entwickelt für Anwendungen mit kleinen bis mittleren Rohrdurchmessern. Bietet einfache Installation und unkomplizierte Einrichtung.

Produktbeschreibung

Der TM605 ist ein integrierter Ultraschall-Durchflussmesser, der speziell für kleine bis mittlere Rohrdurchmesser entwickelt wurde. Er nutzt das Ultraschallprinzip der Laufzeitdifferenzmethode, indem er Ultraschallsignale über Sensoren sendet und empfängt. Wenn Ultraschallsignale durch strömende Flüssigkeit laufen, wird die Differenz zwischen den Messungen stromaufwärts und stromabwärts verwendet, um Durchflussrate und Geschwindigkeit mit hoher Präzision zu berechnen.

Vorteile & Merkmale

Einzigartiges Strukturdesign: Das kreisförmige Magnetstahl-Design ermöglicht ein automatisches Einrasten während der Installation. Vollständige Installation bis zur Messung in nur 2-3 Minuten.
Farbbildschirm: Verfügt über ein beliebtes IPS-LCD-Display für einfache Datenanzeige, auch bei schlechten Lichtverhältnissen.

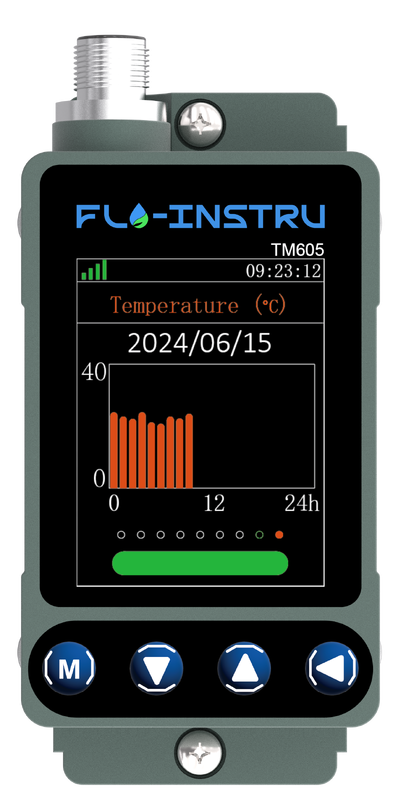

Durchflusskurve/Säulendiagramm: Ausgestattet mit einem Säulendiagramm für Gesamtdurchfluss/Temperatur und einer Echtzeit-Durchflusskurve für eine klare Visualisierung von Durchflussänderungen.
Temperaturanzeige: Die integrierte Temperatursonde am unteren Display misst die Wandtemperatur des Rohrs in Echtzeit während des Flüssigkeitsflusses.
Einfache Menüoption: Einfache Parametereinstellung und -änderung über eine Vier-Tasten-Oberfläche. Mit den Auf- und Ab-Tasten kann die Anzeige zufällig umgeschaltet werden.
Kompatibel mit verschiedenen Materialien & Flüssigkeiten: Geeignet für die Messung verschiedener sauberer Flüssigkeiten und Rohrwerkstoffe, einschließlich Metall- und Kunststoffrohren, Wasser und Öl.

Spezifikationen

Geschwindigkeitsrate	0,328 ft/s bis ±16 ft/s (0,1 m/s bis ±5 m/s)
Genauigkeit	±2,0 %
Rohrgröße	DN6 DN8 DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100
Flüssigkeit	Normales Wasser, Meerwasser, Kühl-/Warmwasser, Alkohol
Rohrmaterial	PVC, Edelstahl, Kohlenstoffstahl, Kupfer
Stromversorgung	24V DC, maximal 500mA
Kommunikation	Unterstützt MODBUS-Protokoll, RS485
Analogausgang	4-20mA, maximal 750Ω
Alarm-Ausgang	Relais, OCT-Alarmfunktion für obere und untere Grenzwerte
Anzeige	OLED 320*240 Punktmatrix-Display
Tastenfeld	Vier Touch-Tasten
Durchflusseinheit	Unterstützt die Auswahl von metrischen Einheiten: Kubikmeter (m³), Liter (l), US-Gallonen (gal)
Zeiteinheit	/Stunde, /Minute (Werkseinstellung: Kubikmeter pro Stunde)
Temperatur	Umgebung: 0 °C bis +50 °C (32 °F bis +122 °F) Flüssigkeit: 0 °C bis +50 °C (32 °F bis +122 °F)
Umgebungsfeuchtigkeit	RH 0-95 %, keine Kondensation
Gehäusematerial	Aluminiumlegierung, CNC-bearbeitet
Schutzart	IP54
Kabellänge	Standard 2 m (6,6 ft)

Tabelle für Rohrgrößenbereich und Durchflussbereich

Durchmesser	DN	Zoll	Durchmesserbereich (mm)	Min (m³/h)	Max (m³/h)	Min (L/min)	Max (L/min)
Φ9,53	DN6	1/8"	9-12	0,02	0,7	0,4	12
Φ12,7	DN8	1/4"	12-15	0,05	1,7	0,9	28
Φ15	DN10	3/8"	15-18	0,09	3,0	1,5	49
Φ20	DN15	1/2"	18-21	0,06	3,2	1,1	53
Φ25	DN20	3/4"	21-28	0,11	5,7	1,9	94
Φ32	DN25	1"	28-36	0,18	8,8	2,9	147
Φ40	DN32	1-1/4"	36-44	0,29	14	4,8	241
Φ50	DN40	1-1/2"	44-52	0,45	23	7,5	377
Φ63	DN50	2"	52-66	0,71	35	12	589
Φ75	DN65	2-1/2"	66-80	1,2	60	20	995
Φ90	DN80	3"	80-95	1,8	90	30	1508
Φ110	DN100	4"	100-115	2,8	141	47	2356
