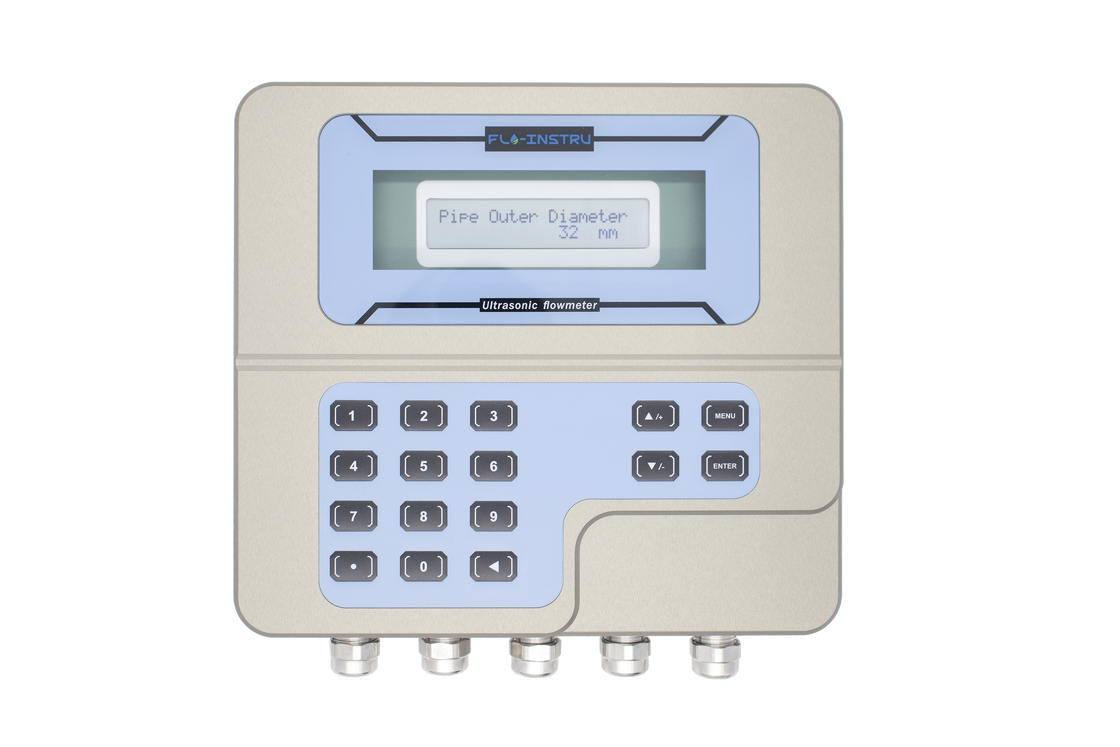

ST502 Einfügungs-Ultraschall-Durchflussmesser mit ±0,5% Genauigkeit für Rohrgrößen DN25-DN5000 und 24V Gleichstromversorgung

Der Ultraschall-Durchflussmesser ST502 verwendet eine fortschrittliche digitale Signalverarbeitungstechnologie, um ±0 zu erreichen.5% hochaugenaue Durchflussmessung für eine Vielzahl von Rohrgrößen und saubere FlüssigkeitsanwendungenDie ST502 ist mit einer robusten, industriellen Einstiegssonde ausgestattet und bietet eine starke Ultraschallkopplung direkt innerhalb des Stromstroms, die eine ausgezeichnete Signalstärke, langfristige Stabilität,und zuverlässige Leistung.

Eine klare, intuitive Benutzeroberfläche und ein Menüsystem ermöglichen eine einfache Konfiguration und Bedienung.Das Einfügedesign positioniert die Ultraschallwandler direkt in das Rohr, die eine stärkere Signaldurchdringung und eine verbesserte Stabilität ermöglicht, besonders für Rohrleitungen mit großem Durchmesser, komplexe Prozessbedingungen,oder Anwendungen, die sehr zuverlässige und wiederholbare Messungen erfordern.

Der ST502 ist für die Vielseitigkeit konzipiert und eignet sich ideal für Wasserverteilsysteme, Kühlschleifen, Industrieprozessflüssigkeiten, Energieüberwachung und HVAC-Anwendungen.stabile Leistung, und eine langlebige Konstruktion machen es zu einer zuverlässigen Lösung für die langfristige Überwachung des Durchflusses und kritische Messarbeiten.

• Messung des tatsächlichen Durchflusses und des Gesamtverbrauchs verschiedener Flüssigkeiten
• CNC-Bearbeitung, magnetische offene Abdeckungstechnologie ohne Schrauben
• Adaptive Signalverarbeitungsalgorithmen optimieren die Leistung und gewährleisten genaue Messungen auch unter schwierigen Strömungsbedingungen
• Klares Display-Interface und LCD-Display mit Alarmfunktion, einfach zu bedienen und zu debuggen
• Verwenden Sie Transitzeit Ultraschalltechnologie, um bidirektionale Durchflussmessung zu realisieren, indem Sie die Zeit, die Ultraschallsignale vor und nach Strom übertragen, genau messen
• Eingebettete 2G-SD-Karte und Speicherkapazitäten zur Analyse historischer Datenflüsse zur Systemoptimierung
• Eingebaute Tastatur und einfaches Menüsystem für eine schnelle und einfache Auswahl von Rohrdurchmesser, Rohrmaterial, Flüssigkeitstyp und Maßeinheiten

ST502 ist ein brandneues High-End-Produkt aus Aluminiumlegiertem Material, das CNC-Verarbeitungsverfahren verwendet.Es verwendet branchenführende vollverschlossene Eisen-absorbierende Seitenöffnungstechnologie ohne SchraubverriegelungDiese praktische Konstruktion realisiert wirklich "Ein-Sekunde-Öffnung".

Das Ultraschall-Durchflussmesser für die Transitzeit (TVT) ist eine sehr zuverlässige Durchflussmesstechnologie, die häufig für saubere Flüssigkeiten verwendet wird.Das Einsatz-Meter platziert die Ultraschallwandler direkt in die Rohrwand, so dass sie Kontakt mit der FlüssigkeitDies gewährleistet eine starke Ultraschallübertragung, eine hervorragende Signalqualität und eine stabile langfristige Leistung, insbesondere bei großen oder dicken Rohren.

In einem TVT-Durchflussmessgerät des Einfügestyps werden zwei Ultraschallwandler in die Rohrwand eingefügt. Ein Wandler sendet einen Puls nach unten (T_down) mit der Richtung der Flüssigkeit,während der andere gegen den Strom strömt (T_up)Da die fließende Flüssigkeit das Signal nach unten beschleunigt und das Signal nach oben verlangsamt, ist die Zeitdifferenz (Δt=T_up - T_down) proportional zur Strömungsgeschwindigkeit.

Diagramm der Kommunikations- und Ausgabefunktionen

Der feste Ultraschallflussmesser ST502 ist mit mehreren Kommunikations- und Ausgabeoptionen ausgestattet, um eine nahtlose Integration in verschiedene industrielle Steuerungssysteme zu gewährleisten.Diese Ausgänge ermöglichen die Echtzeit-Datenerfassung, Fernüberwachung und Steuerung der mit dem Fluss verbundenen Prozesse.

Ausgangsverbindungen und Schnittstelle
