ST502 Einsteck-Ultraschall-Durchflussmesser mit ±0,5 % Genauigkeit, IP65-Gehäuse und RS485-Kommunikation

Der ST502 Einsteck-Ultraschall-Durchflussmesser nutzt fortschrittliche digitale Signalverarbeitungstechnologie, um eine hochgenaue Durchflussmessung von ±0,5 % über eine breite Palette von Rohrgrößen und Anwendungen mit reinen Flüssigkeiten zu erzielen. Ausgestattet mit einem robusten industrietauglichen Einsteckfühler bietet der ST502 eine starke Ultraschallkopplung direkt im Durchflussstrom, was eine ausgezeichnete Signalstärke, Langzeitstabilität und zuverlässige Leistung gewährleistet.

Eine klare, intuitive Benutzeroberfläche und ein Menüsystem ermöglichen eine einfache Konfiguration und Bedienung. Im Gegensatz zu Klemmmodellen positioniert das Einsteckdesign die Ultraschallwandler direkt im Rohr, was eine stärkere Signalpenetration und verbesserte Stabilität ermöglicht – besonders vorteilhaft für großvolumige Rohrleitungen, komplexe Prozessbedingungen oder Anwendungen, die hochzuverlässige und wiederholbare Messungen erfordern.

Der ST502 ist vielseitig ausgelegt und ideal für Wasserverteilungssysteme, Kühlkreisläufe, industrielle Prozessflüssigkeiten, Energiemonitoring und HLK-Anwendungen. Seine Kombination aus hoher Genauigkeit, stabiler Leistung und robuster Konstruktion macht ihn zu einer zuverlässigen Lösung für die langfristige Durchflussüberwachung und kritische Messaufgaben.

• Misst den tatsächlichen Durchfluss und den Gesamtverbrauch verschiedener Flüssigkeiten

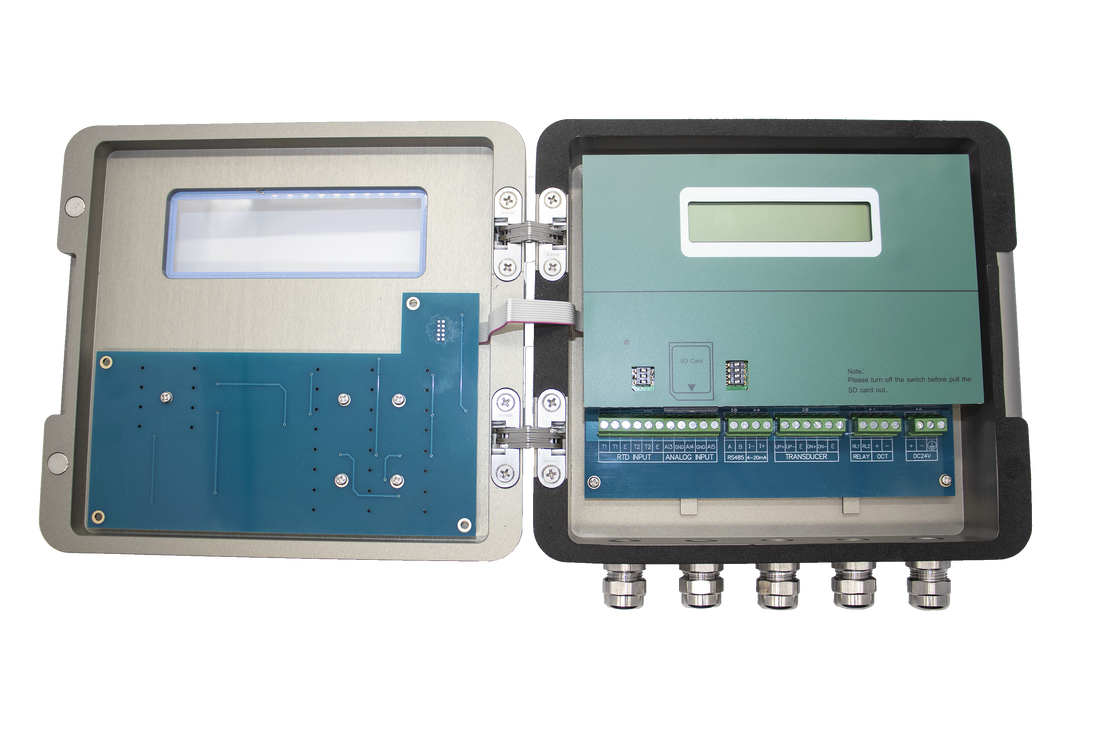

• CNC-bearbeiteter Prozess mit magnetischer Klappdeckeltechnologie (keine Schrauben erforderlich)
• Adaptive Signalverarbeitungsalgorithmen optimieren die Leistung unter schwierigen Durchflussbedingungen
• Klares LCD-Display mit Alarmfunktion für einfache Bedienung und Fehlersuche
• Transit-Time-Ultraschalltechnologie ermöglicht bidirektionale Durchflussmessung
• Integrierte 2G-SD-Karte für historische Durchflussdatenanalyse und Systemoptimierung
• Integrierte Tastatur und einfaches Menüsystem für schnelle Konfiguration
• Aluminiumlegierungskonstruktion mit vollversiegelter eisenabsorbierender Seitenöffnungstechnologie

Der Transit-Time (TVT) Ultraschall-Durchflussmesser ist eine hochzuverlässige Durchflussmesstechnologie, die weit verbreitet für reine Flüssigkeiten eingesetzt wird. Im Gegensatz zu Klemmdesigns werden bei Einsteckmessgeräten die Ultraschallwandler direkt in die Rohrwand eingeführt, sodass sie Kontakt mit der Flüssigkeit haben. Dies gewährleistet eine starke Ultraschallübertragung, eine ausgezeichnete Signalqualität und eine stabile Langzeitperformance, insbesondere bei großen oder dickwandigen Rohren.

Bei einem Einsteck-TVT-Durchflussmesser werden zwei Ultraschallwandler in die Rohrwand eingeführt. Ein Wandler sendet einen Impuls stromabwärts (T_down) in Richtung der Flüssigkeit, während der andere stromaufwärts (T_up) gegen den Fluss sendet. Da die strömende Flüssigkeit das stromabwärts gerichtete Signal beschleunigt und das stromaufwärts gerichtete Signal verlangsamt, ist die Zeitdifferenz (Δt=T_up - T_down) proportional zur Strömungsgeschwindigkeit.

Der feste Ultraschall-Durchflussmesser ST502 ist mit mehreren Kommunikations- und Ausgangsoptionen ausgestattet, um eine nahtlose Integration in verschiedene industrielle Steuerungssysteme zu gewährleisten. Diese Ausgänge ermöglichen die Echtzeit-Datenerfassung, Fernüberwachung und Steuerung von durchflussbezogenen Prozessen.
