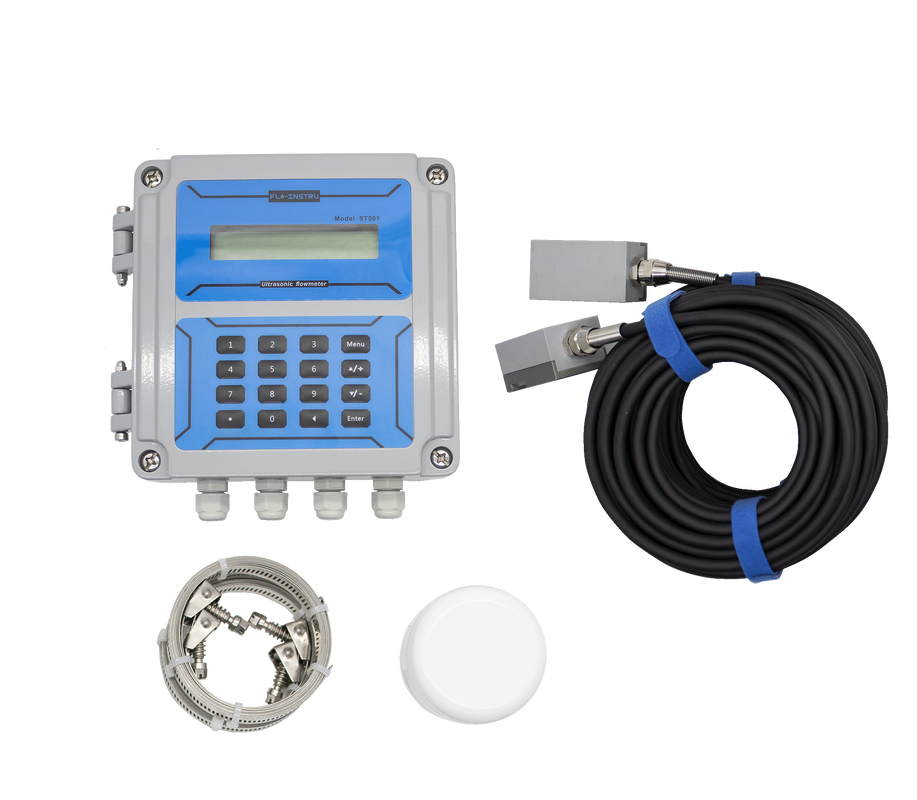

ST501 Ultraschallflussmesser mit Klemmtransduzer, RS485-Kommunikation und 24V Gleichstromversorgung

Der stationäre Ultraschalldurchflussmesser ST501 integriert sich in Ihr Managementsystem, um Fernmessdienste für industrielle Wasserreinigungs- und Abwassermanagementanwendungen bereitzustellen.

• Messen des tatsächlichen Durchflusses und des Gesamtverbrauchs verschiedener Flüssigkeiten
• Kein Verlust der Prozesssteuerung, Optimierung von Anlagen und Effizienz, keine Ausfallzeiten oder Kosten durch Kalibrierung
• Adaptive Signalverarbeitungsalgorithmen optimieren die Leistung und gewährleisten genaue Messungen auch unter schwierigen Strömungsbedingungen
• Klares Display-Interface und LCD-Display mit Alarmfunktion, einfach zu bedienen und zu debuggen
• Nutzt die Transitzeit-Ultraschalltechnologie, um eine bidirektionale Durchflussmessung durch präzise Messung der Ultraschallsignalreisezeiten zu realisieren
• Nutzung der Datenprotokolle zur Analyse historischer Strömungsmuster zur Systemoptimierung
• Eingebaute Tastatur und einfaches Menüsystem zur schnellen Programmierung von Rohrdurchmesser, Material, Flüssigkeitstyp und Maßeinheiten

Der Transit-Time Ultraschall-Durchflussmesser, auch als Time-of-Flight (TVT) Ultraschall-Durchflussmesser bekannt, ist eine nicht aufdringliche Durchflussmesstechnologie, die häufig für saubere Flüssigkeitsanwendungen verwendet wird.Es arbeitet nach dem Prinzip der Messung der Zeitdifferenz zwischen Ultraschallsignalen, die in der Strömungsrichtung und gegen die Strömungsrichtung übertragen werden.

Öffnen Sie die Abdeckung auf der unteren rechten Seite, um die Verbindung zum Gleichstromterminal herzustellen. Folgen Sie dem Verkabelungsdiagramm, um die Verbindung herzustellen: RTD-Eingang (nur für das Energiemodell), RS485, 4-20mA, Transducer (Upstream-Transducer),Nachgelagerter Wandler), Relais-Ausgang, OCT-Ausgang.

Bei doppelt abgeschirmtem Wandlerkabel: "+" auf dem blauen Draht, "-" auf dem weißen Draht und "Shield" auf dem Schild.

Der feste Ultraschallflussmesser ST501 ist mit mehreren Kommunikations- und Ausgabeoptionen ausgestattet, um eine nahtlose Integration in verschiedene industrielle Steuerungssysteme sicherzustellen.Diese Ausgänge ermöglichen die Echtzeit-Datenerfassung, Fernüberwachung und Steuerung der mit dem Fluss verbundenen Prozesse.
