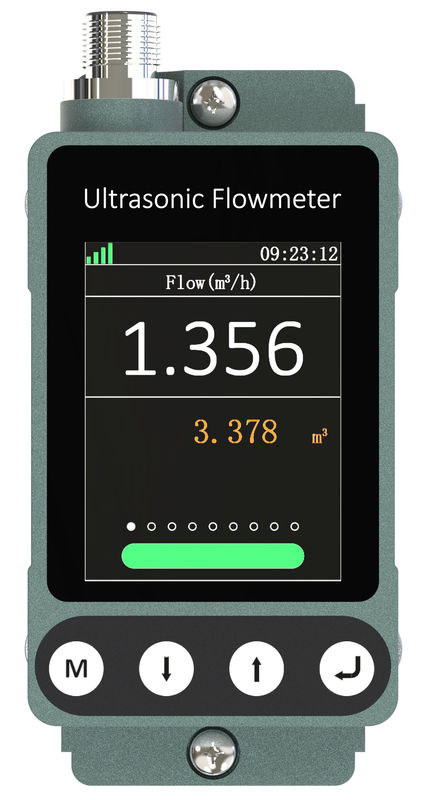

TM605 Kompaktes Ultraschallflussmesser für OEM-Anwendungen

TM605 Kompakter Ultraschall-Durchflussmesser

Kompakte Ultraschall-Durchflussmesser zum Anklemmen.

Produktbeschreibung

TM605 ist ein integrierter Ultraschall-Durchflussmesser, der speziell für kleine bis mittlere Rohrdurchmesser entwickelt wurde. Die Einrichtung und Installation ist sehr einfach und unkompliziert. TM605 hat das Ultraschallprinzip der Laufzeitdifferenzmethode entwickelt und übernommen, bei der Ultraschallsignale über den Sensor gesendet und empfangen werden. Wenn das Ultraschallsignal durch die fließende Flüssigkeit gesendet und empfangen wird, gibt es einen Differenzwert zwischen stromaufwärts und stromabwärts, der zur Berechnung von Durchfluss und Geschwindigkeit verwendet werden kann.

Nutzen und Funktion

• Einzigartiges Strukturdesign: Der TM605 verfügt über eine kreisförmige magnetische Stahlstruktur, die während der Installation automatisch eingerastet und verriegelt werden kann. Von der Installation bis zur Messung vergehen nur 2-3 Minuten.
• Bunter Bildschirm: TM605 verwendet den derzeit beliebten IPS-LCD-Bildschirm, der die Daten auch in Umgebungen mit schlechten Lichtverhältnissen problemlos ablesen kann.
• Flusskurve/Säulendiagramm: TM605 ist mit einem Gesamtdurchfluss-/Temperatur-Säulendiagramm und einem Echtzeit-Durchflusskurvendiagramm ausgestattet, damit Benutzer die Durchflussänderungen in Echtzeit besser verstehen können.
• Temperaturanzeige: An der Unterseite der Anzeigeeinheit befindet sich ein Temperaturfühler. Es kann die Temperatur der Rohrwand während des Flüssigkeitsflusses in Echtzeit messen und in der Durchfluss-/Geschwindigkeitsdatenschnittstelle angezeigt werden.
• Einfache Menüoption: Der Benutzer kann Parameter einfach über vier Tasten einrichten und ändern. Darüber hinaus können „Up Key“ und „Down Key“ die Anzeigeoberfläche nach dem Zufallsprinzip umschalten. Die Karussellpunkte unterhalb des Anzeigebildschirms können auch mit der „Up-Taste“ und der „Down-Taste“ umgeschaltet werden, und jede Schnittstelle zeigt unterschiedliche Informationen an.
• Kompatibel mit verschiedenen Materialien und Flüssigkeiten: TM605 eignet sich nahezu für die Messung verschiedener sauberer Flüssigkeiten und Rohrmaterialien. Über die Menüoptionen kann ein TM605-Set sowohl Metallrohre als auch Kunststoffrohre messen, außerdem sowohl Wasser als auch Öl.

Spezifikationen

Die Referenztabelle für Rohrgrößenbereiche und Durchflussbereiche
