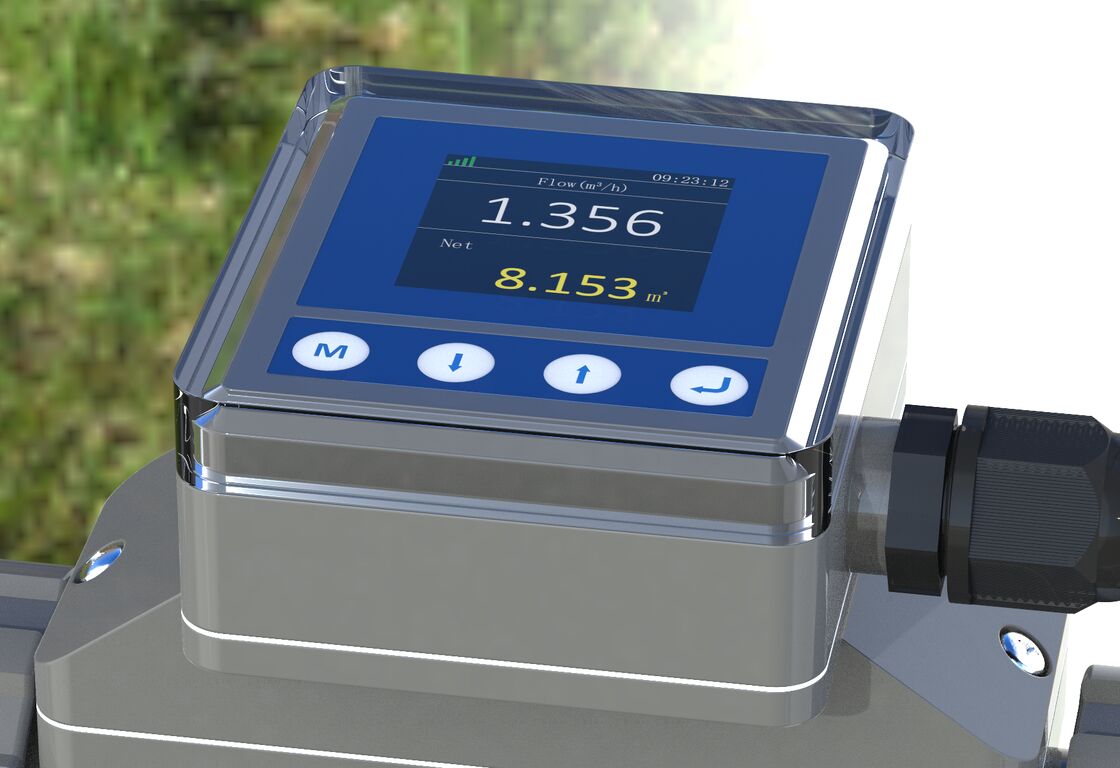

Name: FL101 Inline-Ultraschall-Durchflussmesser für Reinwasseranwendungen
Brand: Flo-Instruments Co., Ltd
SKU: FL101
Availability: InStock

Produkt-Details

Herkunftsort: Shenzhen, China

Markenname: Flo-Instru

Zertifizierung: ISO:9001, CE

Modellnummer: FL101

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 1

Verpackung Informationen: Konventionelle Verpackung

Lieferzeit: 3-5 Werktage

Zahlungsbedingungen: T/T

Erhalten Sie besten Preis

Produkt-Details

Produkt-Beschreibung

Hervorheben:
                                                                                                                                                                                                                                                                                                                                                FL101 Ultraschalldurchflussmesser, Reinwasserdurchflussmesser, Inline-Wasserbehandlungsmesser


Durchflussbereich:	0.1m/s ~ 10m/s	Genauigkeit:	±1,0 %
Rohrdurchmesserbereich (optional):	OD20,OD25,OD32,OD40	Messmedium:	Wasser, Lösungen, chemische Reagenzien (Verunreinigungen ≤ 4%) usw.
Rohrsektionsmaterial (optional):	UPVC	Kommunikationsschnittstelle:	RS485, unterstützen Sie das Modbus-RTU-Protokoll
Stromversorgung:	24V DC	Tastatur:	4 Berührungsschlüssel
Anzeige:	1.54 240 * 240 IPS LCD 360° Drehung (für einfaches Lesen)

Durchflussbereich:	0.1m/s ~ 10m/s
Genauigkeit:	±1,0 %
Rohrdurchmesserbereich (optional):	OD20,OD25,OD32,OD40
Messmedium:	Wasser, Lösungen, chemische Reagenzien (Verunreinigungen ≤ 4%) usw.
Rohrsektionsmaterial (optional):	UPVC
Kommunikationsschnittstelle:	RS485, unterstützen Sie das Modbus-RTU-Protokoll
Stromversorgung:	24V DC
Tastatur:	4 Berührungsschlüssel
Anzeige:	1.54 240 * 240 IPS LCD 360° Drehung (für einfaches Lesen)

FL101 Inline-Ultraschall-Durchflussmesser für Reinwasseranwendungen

FL101 Inline-Ultraschall-Durchflussmesser

Produktinformationen

FL101 wird speziell zur Messung des Durchflusses verschiedener Flüssigkeiten in Rohrleitungen eingesetzt und ermöglicht so eine Echtzeit-Durchflussmessung im Produktionsprozess. Die Instrumente geben digitale Signale, analoge Signale usw. aus, um die Messung und Steuerung des Produktionsprozesses zu realisieren.

Aufgrund der Notwendigkeit einer industriellen Modernisierung müssen die Instrumente über umfangreiche Ausgangsleistungen verfügen, um eine Automatisierung zu erreichen. Allerdings ist die Ausgabe herkömmlicher Durchflussmesser relativ einfach und kann die Anforderungen vor Ort nicht erfüllen und muss an der ursprünglichen Position ersetzt werden.

Flo-Instruments hat einen Inline-Durchflussmesser mit vollständig geradem Rohrdesign ohne Druckverlust, doppelter Anschlussverbindung und einfacher Installation auf den Markt gebracht.

Vorteile

Der Inline-Ultraschall-Durchflussmesser verfügt über einen integrierten fortschrittlichen Messchip (Zeitauflösung bis zu 20 ps).		Vierzeiliges OLED-Display Datum/Signal/augenblicklich/akkumuliert Auf einen Blick klar, wenig Licht, dunkle Umgebung, gut lesbar

Innovative Menümethode (Dropdown-Liste) Vier-Touch-Tasten für einfache Einrichtung Vereinfachte/traditionelle/englische Sprachumschaltung		IP66 Spritzgussstruktur Doppelverschraubung, einfach und zuverlässig

Produktmerkmale

Dimension

FL101 Inline-Ultraschall-Durchflussmesser für Reinwasseranwendungen 1

FL101 Inline-Ultraschall-Durchflussmesser für Reinwasseranwendungen 2

Modell	Nennrohrdurchmesser	L	A	B	C	D
PVC-U-20	DN15	146	182	53,5	93,7	20
PVC-U-25	DN20	149	189	57.3	98,2	25
PVC-U-32	DN25	157	205	70	108	32
PVC-U-40	DN32	157	211	83	118,5	40
Einheit: mm
Notiz:
„L“ ist die Länge des bei der Installation abgeschnittenen Rohrabschnitts; „D“ ist der Außendurchmesser des installierten Rohrabschnitts.

Kompatibles Medium

Seit seiner Markteinführung findet das Produkt breite Anwendung in der Reinigungsgeräteindustrie. Aufgrund seiner einfachen Installation und Bedienung sowie seiner zuverlässigen Messleistung wurde es kontinuierlich in neuen Branchen gefördert.

Hauptindustrien: Halbleiter, Lebensmittel, Medizin, Trinkwasser, Waschmittel, Druck und Färberei, chemische Produkte usw.

Die Medium-Nutzer haben Folgendes gemessen:

Schwefelsäure verdünnen
Alkohol
Kohlenwasserstoff
Alkohol
Natriumchlorid
Natriumcarbonat
Triethylamin
Ethylendiamin
Propylenoxid usw

Da der Markt wächst, werden wir feststellen, dass immer mehr Medien gemessen werden müssen. Wir hoffen, dass Benutzer mehr Anwendungen teilen, damit wir unsere Produkte kontinuierlich bereichern und verbessern können.

Bestimmung messbarer Medien:

Die Durchflussgeschwindigkeit des Mediums in der Rohrleitung ist stabil
Der Druck wird bei 0,3 MPa gehalten
Durch die Strömung entstehen keine Blasen (Kavitation).

Es wurden noch viele weitere Medien gemessen, die Sie gerne konsultieren können.

Technische Informationen

Parameter

Produktname	FL101 Inline-Ultraschall-Durchflussmesser
Genauigkeit	±1,0 % (0,3 m/s ~ 5,0 m/s)
Strömungsgeschwindigkeit	0,1 m/s ~ 10,0 m/s
Linearität	±1,0 % (0,3 m/s–5,0 m/s)
Wiederholbarkeit	0,40 %
Ansprechzeit	500 ms
Bildschirmanzeige	1,54'' 240*240 IPS LCD 360° drehbar (für einfaches Ablesen)
Menüsprache	Vereinfachtes Chinesisch/Traditionelles Chinesisch/Englisch
Anzeigeeinheit	Unterstützt die Auswahl metrischer und imperialer Einheiten, m³/h, LPM, ml/min, GPM, LPH, die werkseitige Standardeinheit ist LPM
Daten anzeigen	Momentaner Durchfluss, momentane Fließgeschwindigkeit, kumuliertes Nettovolumen, einzelnes kumuliertes Volumen, täglicher Maximalwert, täglicher Minimalwert, tägliches/monatliches/jährliches kumuliertes Volumen
Totalisator	7-stelliger Durchflusszähler
Kumulierte Daten	10 Jahre 64 Monate 64 Tage
Betriebsschlüssel	Vier Touch-Tasten
Kalenderbatterie	CR1220
Stromversorgung	24 VDC bei 3 W
Analoger Ausgang	4-20mA, maximale Last 600Ω
Kommunikationsschnittstelle	RS485, unterstützt das ModBus RTU-Protokoll
Alarmausgang	OCT-Alarmausgang für obere und untere Grenze, Impulsausgang usw.
Relaisausgang	(Optional) 30 VDC bei 1 A, Schaltfrequenz weniger als 2 Hz
Medien	Wasser, Lösungen, chemische Reagenzien (Verunreinigungen ≤ 4 %) usw.
Schutzstufe	IP66
Installationsmethode	Die Rohrabschnitte sind integriert und die PVC-U-Rohre werden durch Verschraubungen (Slip-Joints) verbunden.
Rohrgröße	OD20 (DN15-½"), OD25 (DN20-¾"), OD32 (DN25-1"), OD40 (DN32-1½")
Rohrabschnittsmaterial	UPVC
Medientemperatur	0°C-60°
Arbeitstemperatur	-10°C-50°C
Umgebungsfeuchtigkeit	Relative Luftfeuchtigkeit 0–95 %, keine Kondensation
Anwendbare Viskosität	<300CST (mm²/s)
Kabellänge	Standard: 2 m (6,6 Fuß). Es kann auf 20 m (66 Fuß) verlängert werden.

Installation

1. Rohr abschneiden
	Schneiden Sie entsprechend den Anforderungen an die Auswahl des Installationsorts einen Abschnitt des Rohrs am Installationsort ab.
2. Setzen Sie die Muttern in das Rohr ein
	Schrauben Sie die beiden Muttern vom Messgerät ab und stecken Sie sie in das Rohr.
3. Kleben Sie die Rohrverbindungen
	Tragen Sie PVC-Kleber auf die beiden Rohrverbindungen am Instrument auf und stecken Sie sie in die Rohre.
4. Installieren Sie den Durchflussmesser
	Platzieren Sie das Messgerät in der Mitte und ziehen Sie die Mutter fest, um die Installation abzuschließen. Achten Sie beim Einbau auf die Durchflussrichtung.
5. Einschalten und ausführen
	Schließen Sie das andere Ende des Kabels an eine 24-V-DC-Stromversorgung an, schalten Sie das Gerät ein und beobachten Sie.

Paket & Zubehör

FL101 Inline-Ultraschall-Durchflussmesser für Reinwasseranwendungen 10

Bestellinformationen

FL101	Code	Rohrgrößenbereich [DN & Zoll & AD]
	A	DN15			1/2"	OD20
	B	DN20			3/4"	OD25
	C	DN25			1"	OD32
	D	DN32			1-1/4"	OD40
		Code	Ausgabemodus
		1	4–20 mA, RS485, OCT-Impuls, Relais
			Code	Kabellänge
			L	6,6 Fuß (2 m) (Wenn keine Auswahl getroffen wird, wird die Standardeinstellung verwendet)
			L+	auf Anfrage andere Längen

FL101

Vollständige Bestellinformationen
