Hervorheben:
Wasserbehandlungssystem Ultraschallflussmesser
, Dauerhafte Ultraschall-Durchflussmesser
, Langzeit-Ultraschall-Durchflussmesser
Durchflussbereich: |
Die in Absatz 1 Buchstabe b genannten Anwendungen sind in Anhang I der Verordnung (EU) Nr. 528/2012 |
Genauigkeit: |
Geschätzt ±2% |
Wiederholbarkeit: |
0,40 % |
Rohrdurchmesserbereich (optional): |
OD110 OD220 |
Messmedium: |
Wasser, Meerwasser, Öl |
Rohr-Material (optional): |
Kohlenstoffstahl, Edelstahl, PVC |
Kommunikationsschnittstelle: |
RS485-Kommunikationsoberfläche, unterstützt Modbus-Protokoll |
Stromversorgung: |
24 V Gleichstrom |
Tastatur: |
4 Berührungstasten |
Anzeige: |
Eingebaute hintergrundbeleuchtete OLED 128*64 Punktmatrix-Displays |
TM601 Plus dauerhaftes Ultraschall-Durchflussmesser ±2% für Langzeitwasserbehandlungsanlagen

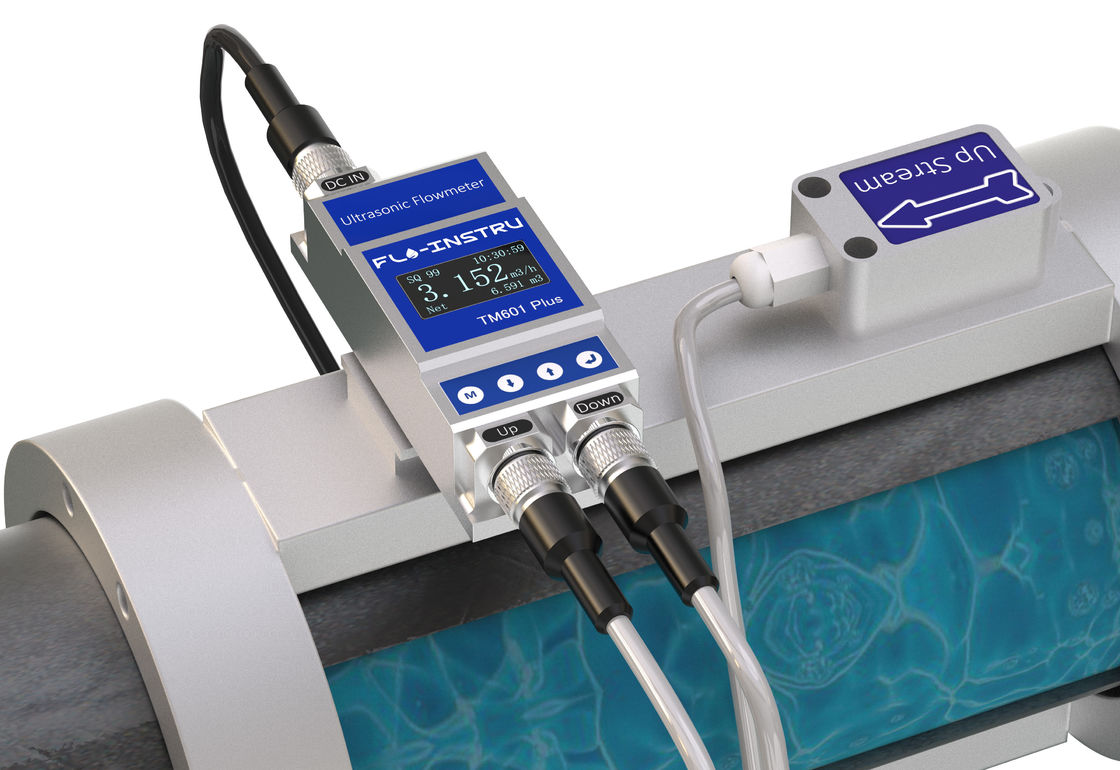

TM601 Plus Clamp-on Ultraschall-Durchflussmesser
Clamp-on Kompakt-Ultraschall-Durchflussmesser.
Produktbeschreibung
TM601 Plus ist ein Durchflussmesser, der speziell für Ultraschallreinigungsmaschinen entwickelt wurde.
1. Die Installation ist in nur 1 Minute abgeschlossen und die Messung kann gestartet werden.
2. Keine zusätzlichen Änderungen an der Rohrleitung erforderlich, Installation und Messung können gemäß den Betriebsanweisungen durchgeführt werden.
3. Er kann ohne Produktionsstopp, ohne Änderungen an der Rohrleitung und ohne Druckverlust installiert und verwendet werden.
4. OLED-Anzeige (128x 64px), auch in dunkler Umgebung die beste Anzeige.
5. Geeignet für eine Vielzahl von Rohrleitungen: Edelstahlrohre, Kohlenstoffstahlrohre, Kupferrohre, PVC, PVDF, PPR, PPH, HDPE usw.
Vorteile & Merkmale
- Keine Modifikation der Rohrleitung erforderlich
Die Schwierigkeiten, die üblicherweise mit der Installation eines neuen Ultraschall-Durchflussmessers verbunden sind, werden durch einfaches CLAMP-ON eliminiert. Dieses Design macht das Schneiden von Rohren, das Abschalten des Rohrbetriebs, das Anhalten der Produktion, zusätzliche Kosten und vieles mehr überflüssig.
Das Hauptgerät (Anzeigebildschirm) hat eine sehr spezielle und einfache Installation. Die Rückseite hat ein Snap-On-Design. Es kann einfach durch Anklemmen an der Rohrschelle installiert werden, die die Schnalle auf der Rückseite aufnehmen kann.
- Große Rohrabmessungen, große Rohrschelle
Um einen größeren Rohrdurchmesser zu ermöglichen, passt der TM601 Plus auch zur Rohrschelle, die diese Art von Größe aufnehmen kann. Der Sensor befindet sich jeweils in der oberen und unteren Halterung, wodurch die Strömungsgeschwindigkeit und die Flüssigkeiten vollständig gemessen werden können. Einzigartiges Design ist besser für komplexe Anwendungsumgebungen geeignet.
Spezifikationen
| Geschwindigkeitsbereich |
0,1 m/s～±5 m/s |
| Genauigkeit |
±2,0% |
| Rohrgröße |
DN100 DN125 DN160 DN200 |
| Flüssigkeit |
Normales Wasser, Meerwasser, Kühl-/Heißwasser, Alkohol.. |
| Rohrmaterial |
PVC, Edelstahl, Kohlenstoffstahl, Kupfer.… |
| Stromversorgung |
9～36V DC, maximal 500mA |
| Kommunikation |
Unterstützt MODBUS-Protokoll, RS485 |
| Analogausgang |
4-20mA, maximal 750Ω |
| Alarmausgang |
OCT-Ober- und Untergrenzen-Alarmfunktion (optional) |
| Anzeige |
OLED 128*64 Punktmatrix-Anzeigebildschirm |
| Tastenfeld |
Vier Touch-Tasten |
| Durchflusseinheit |
Unterstützt metrische Einheitenauswahl, Kubikmeter (m³), Liter (l), US-Gallonen (gal). |
| Zeiteinheit |
/Stunde, /min, Die werkseitige Standardeinheit ist Kubikmeter pro Stunde. |
| Tages-, Monats- und Jahresdurchflusszähler |
| Temperatur |
Umgebung: -10℃～+50℃ |
| Flüssigkeit: -10℃～+50℃ |
| Umgebungsfeuchtigkeit |
RH 0～95%, keine Kondensation |
| Gehäusematerial |
Aluminiumlegierung, CNC-bearbeitet |
| Schutzart |
IP54 |
| Kabellänge |
2 m Standard |
Referenztabelle für Rohrabmessungsbereich und Durchflussbereich
| DN |
AD |
AD-Bereich |
Zoll |
Durchflussbereich |
| DN100 |
AD110 |
108mm-116mm |
4" |
2.917～145.858 m/h |
| 48.619～2430.963 l/min |
| 12.844～642.194 gal/min |
| DN125 |
AD140 |
132mm-142mm |
5" |
4.558～227.903 m³/h |
| 75.968～3798.380 I/min |
| 20.069～1003.429 gal/min |
| DN150 |
AD160 |
158mm-168mm |
6" |
6.564～328.180 m³/h |
| 109.393～5469.666 l/min |
| 28.889～1444.938 gal/min |
| DN220 |
AD220 |
218mm-228mm |
8" |
11.669～583.431 m³/h |
| 194.477～9723.852 I/min |
| 51.376～2568.778 gal/min |
