Name: FL101 Clamp-on Ultraschall-Durchflussmesser für Fernwärme
Brand: Flo-Instruments Co., Ltd
SKU: FL101
Price: Verhandlungsfähig USD
Availability: InStock

Produkt-Details

Herkunftsort: Shenzhen, China

Markenname: Flo-Instru

Zertifizierung: ISO:9001, CE

Modellnummer: FL101

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 1

Verpackung Informationen: Konventionelle Verpackung

Lieferzeit: 3-5 Werktage

Zahlungsbedingungen: T/T

Erhalten Sie besten Preis

Produkt-Details

Produkt-Beschreibung

Hervorheben:
                                                                                                                                                                                                                                                24-V-DC-Stromversorgung, anschließbarer Ultraschall-Durchflussmesser, RS485-Kommunikationsschnittstelle Inline-Ultraschall-Durchflussmesser


Stromversorgung:	24V DC	Anzeige:	1,54'' 240*240 IPS LCD 360° Drehung
Kommunikationsschnittstelle:	RS485, unterstützen Sie das Modbus-RTU-Protokoll	Durchflussbereich:	0.1m/s ~ 10m/s
Genauigkeit:	±1,0 %	Rohrdurchmesserbereich:	OD20,OD25,OD32,OD40

Stromversorgung:	24V DC
Anzeige:	1,54'' 240*240 IPS LCD 360° Drehung
Kommunikationsschnittstelle:	RS485, unterstützen Sie das Modbus-RTU-Protokoll
Durchflussbereich:	0.1m/s ~ 10m/s
Genauigkeit:	±1,0 %
Rohrdurchmesserbereich:	OD20,OD25,OD32,OD40

FL101 Clamp-on Ultraschall-Durchflussmesser für Fernwärme

FL101 Klemme für den Ultraschallflussmesser für Fernwärme

Produktübersicht

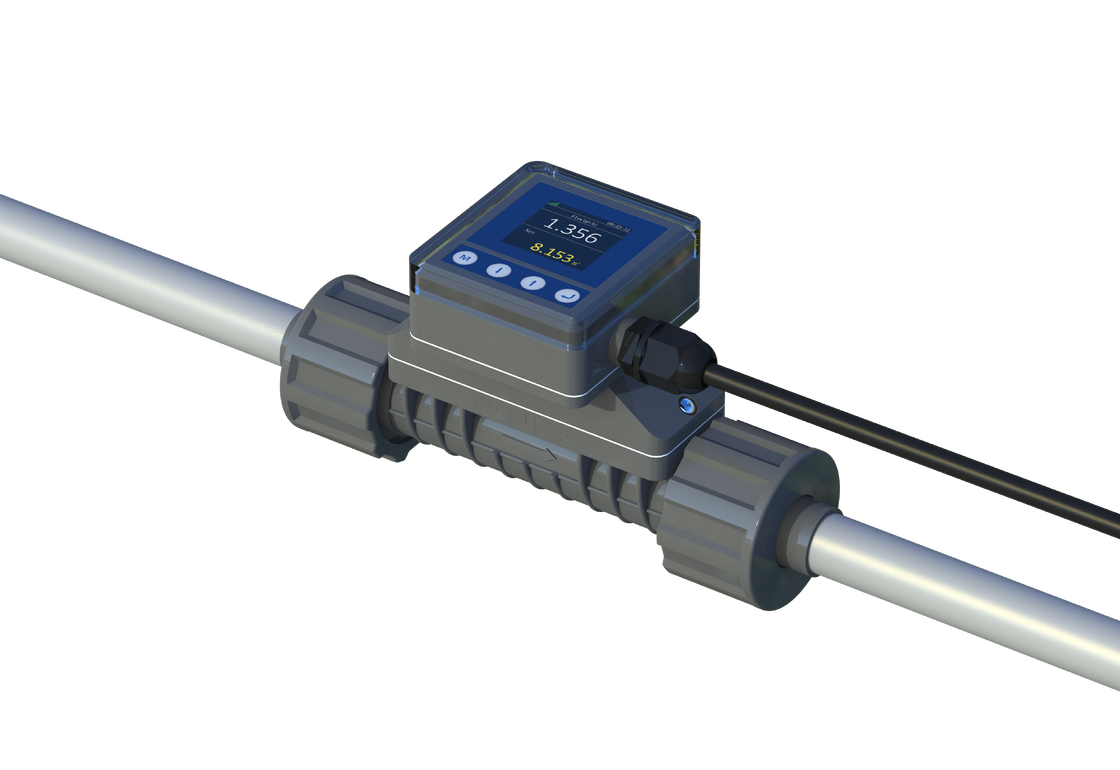

FL101 Inline-Ultraschall-Durchflussmesser

Das FL101 ist speziell für die Messung des Durchflusses verschiedener Flüssigkeiten in Rohrleitungen ausgelegt und ermöglicht die Echtzeitmessung des Durchflusses in Produktionsprozessen.Analogsignale, und mehr zur Erleichterung der Messung und Kontrolle von Produktionsprozessen.

Mit den Anforderungen der industriellen Modernisierung benötigen Instrumente umfangreiche Ausgänge, um die Automatisierung zu erreichen.Traditionelle Durchflussmessgeräte haben häufig eine begrenzte Leistung, die den Bedarf vor Ort nicht decken kann und an den ursprünglichen Stellen ersetzt werden mussFlo-Instruments behebt dies mit einem In-Line-Durchflussmesser mit einem vollständig geraden Rohrdesign ohne Druckverlust, doppelter Verbindung und einfacher Installation.

Wesentliche Vorteile

Fortgeschrittene Messtechnik

eingebauter fortgeschrittener Mess-Chip mit einer Auflösung von bis zu 20ps

Klares Display

Vierzeiliges OLED-Display mit Datum/Signal/sofortige/akkumulierte Daten; leicht zu lesen bei schlechten Lichtverhältnissen und schwachen Umgebungen.

Benutzerfreundliche Schnittstelle

Innovative Menümethode mit Dropdown-Liste. Vier-Touch-Tasten für einfaches Setup. Unterstützt die Umstellung von Vereinfachtem/Traditionellem Chinesisch und Englisch.

Robuste Konstruktion

IP66 mit Spritzgießkonstruktion, Doppelverbindung für einfache und zuverlässige Montage.

Produktdimensionen

Modell	Nominaler Rohrdurchmesser	L	Eine	B	C	D
PVC-U-20	DN15	146	182	53.5	93.7	20
PVC-U-25	DN20	149	189	57.3	98.2	25
PVC-U-32	DN25	157	205	70	108	32
PVC-U-40	DN32	157	211	83	118.5	40

Einheit

Anmerkung:
"L" ist die Länge des Rohrschnittes, der während der Montage abgeschnitten wird;
"D" ist der Außendurchmesser des installierten Rohrbereichs.

Kompatible Medien

Seit seiner Markteinführung wird dieses Produkt in der Reinigungsindustrie weit verbreitet.Es wurde ständig in neuen Branchen gefördert..

Hauptindustrie:Halbleiter, Lebensmittel, Medikamente, Trinkwasser, Reinigungsmittel, Druck und Färbung, chemische Erzeugnisse usw.

Messmedienbeispiele:

Verdünnte Schwefelsäure
Getränke
Kohlenwasserstoff
Alkoholische Getränke
Natriumchlorid
Natriumkarbonat
Triethylamin
Ethylendiamin
Propylenoxid

Mit zunehmendem Marktwachstum entdecken wir immer mehr messbare Medien, und wir ermutigen die Nutzer, Anwendungen zu teilen, die uns helfen, unsere Produkte kontinuierlich zu erweitern und zu verbessern.

Bestimmung der messbaren Medien:

Die Durchflussrate des Mediums in der Rohrleitung ist stabil
Der Druck wird bei 0,3 MPa gehalten
Es entstehen keine Blasen (Kavitation) durch den Fluss

Viel mehr Medien wurden gemessen - für spezifische Anwendungen können Sie sich gerne melden.

Technische Spezifikation

Produktbezeichnung	FL101 Inline-Ultraschall-Durchflussmesser
Genauigkeit	±1,0% (0,3 m/s bis 5,0 m/s)
Flussgeschwindigkeit	0.1m/s~10.0m/s
Linearität	±1,0% (0,3 m/s-5,0 m/s)
Wiederholbarkeit	0.40%
Reaktionszeit	500 ms
Bildschirmanzeige	1.54' 240*240 IPS LCD 360° Drehung (für einfaches Lesen)
Menüsprache	Vereinfachtes Chinesisch/Traditionelles Chinesisch/Englisch
Anzeigeeinheit	Unterstützt die Auswahl der metrischen und imperialen Einheit, m3/h, LPM, ml/min, GPM, LPH, die Fabrik-Standard-Einheit ist LPM
Anzeigen von Daten	Sofortiger Durchfluss, sofortige Durchflussgeschwindigkeit, Netto kumulatives Volumen, einzelnes kumulatives Volumen, täglicher Maximalwert, täglicher Minimalwert, tägliches/monatliches/jährliches kumulatives Volumen
Gesamtwert	Siebenstelliger Strömungssammler
Kumulative Daten	10 Jahre 64 Monate 64 Tage
Betriebsschlüssel	Vier Tasten
Kalenderbatterie	Das ist CR1220.
Stromversorgung	24VDC@3W
Analog-Ausgabe	4-20mA, maximale Belastung 600Ω
Kommunikationsoberfläche	RS485, unterstützt ModBus RTU-Protokoll
Relais-Ausgang	(optional) 30VDC@1A, Schaltfrequenz kleiner als 2 Hz
Medien	Wasser, Lösungen, chemische Reagenzien (Verunreinigungen ≤ 4%) usw.
Schutzniveau	IP-Qualität
Installationsmethode	Die Rohrschnitte sind integriert und die PVC-U-Rohre durch Verbindungen verbunden (Schiebeverbindungen)
Rohrgröße	OD20 (DN15-1⁄2"), OD25 (DN20-3⁄4"), OD32 (DN25-1"), OD40 (DN32-11⁄2")
Rohrsektionsmaterial	UPVC
Temperatur der Medien	0°C bis 60°C
Betriebstemperatur	-10 °C bis 50 °C
Umgebungsfeuchtigkeit	Relative Luftfeuchtigkeit 0%-95%, keine Kondensation
Anwendbare Viskosität	< 300 CST (mm2/s)
Kabellänge	Standard: 2 m (6,6 ft). Er kann auf 20 m (6,6 ft) verlängert werden.

Installationsleitfaden

1Ich schneide das Rohr.

Entsprechend den Anforderungen an die Auswahl des Anlagestellteils schneiden Sie einen Abschnitt des Rohres am Anlagestellpunkt ab.

2- Stecken Sie die Nüsse in die Röhre.

Schrauben Sie die beiden Muttern vom Zähler ab und stecken Sie sie in das Rohr.

3Kleben Sie die Rohrverbindungen an.

Auf die beiden Rohrverbindungen des Geräts wird PVC-Kleber aufgetragen und in die Rohre eingesteckt.

4Installieren Sie den Durchflussmesser.

Stellen Sie den Zähler in die Mitte und ziehen Sie die Mutter fest, um die Installation abzuschließen; achten Sie während der Installation auf die Strömungsrichtung.

5Schalten Sie an und laufen Sie.

Verbinden Sie das andere Ende des Kabels mit einer 24 V Gleichstromversorgung, schalten Sie an und beobachten Sie.

Verpackung und Zubehör

Bestellinformationen

Auswahl der Rohrgröße

Code	Rohrgrößenbereich [DN & Inch & OD]
Eine	DN15 1/2" OD20
B	DN20 3/4" OD25
C	DN25 ∞ 1 ∞ OD32
D	DN32 1:1/4" OD40

Ausgabe-Moduswahl

Code	Ausgangsmodus
1	4-20mA, RS485, Relais

Auswahl der Kabellänge

Code	Kabellänge
L	6.6ft(2m) (Wenn keine Wahl besteht, wird sie ausgefallen)
L+	Auf Wunsch andere Längen

Vollständiges Bestellbeispiel

FL101 A 1 L- Vollständige Bestellinformationen
