Hervorheben:
UltraschallTM601 strömungsmesser
, Clip-on-Durchflussmesser für die Reinigung
, Durchflussmesser ohne Rohrmodifikation
Geschwindigkeitsbereich: |
± 0,1 m/s ~ ± 5 m/s (± 0,328 Fuß/s ± 16 Fuß/s) |
Genauigkeit: |
± 2,0% |
Rohrgrößenbereich (optional): |
OD9.53, OD12.7, OD15, OD20, OD25, OD32, OD40, OD50, OD63, OD75, OD90, OD110, OD140, OD220 |
Flüssigkeit: |
Wasser, Meerwasser, Öl, Alkohol ... |
Rohrmaterial: |
PVC, Kohlenstoffstahl, Edelstahl, Kupfer |
Optionale Ausgänge: |
RS485, 4-20 mA, OCT+Relais |
Kommunikationsschnittstelle: |
RS485, Modbus -Protokoll unterstützen |
Stromversorgung: |
9-36V DC |
Temperatur: |
Transmitter Umgebungstemperatur: 14 ℉ ~ 122 ℉ (-10 ℃ ~ 50 ℃) Wandlermessmedium: 14 ℉ ~ 122 ℉ (-10 ℃ |
Umgebungsfeuchtigkeit: |
Rh 0 ~ 95% relat |
Sender: |
Aluminiumlegierung |
Anzeige: |
Eingebaute Hintergrundbeleuchtung 128*64 Dot-Matrix-Anzeigen |
Schutzrate: |
IP54 |
Kabellänge: |
Stromkabel: Standardlänge 2m |

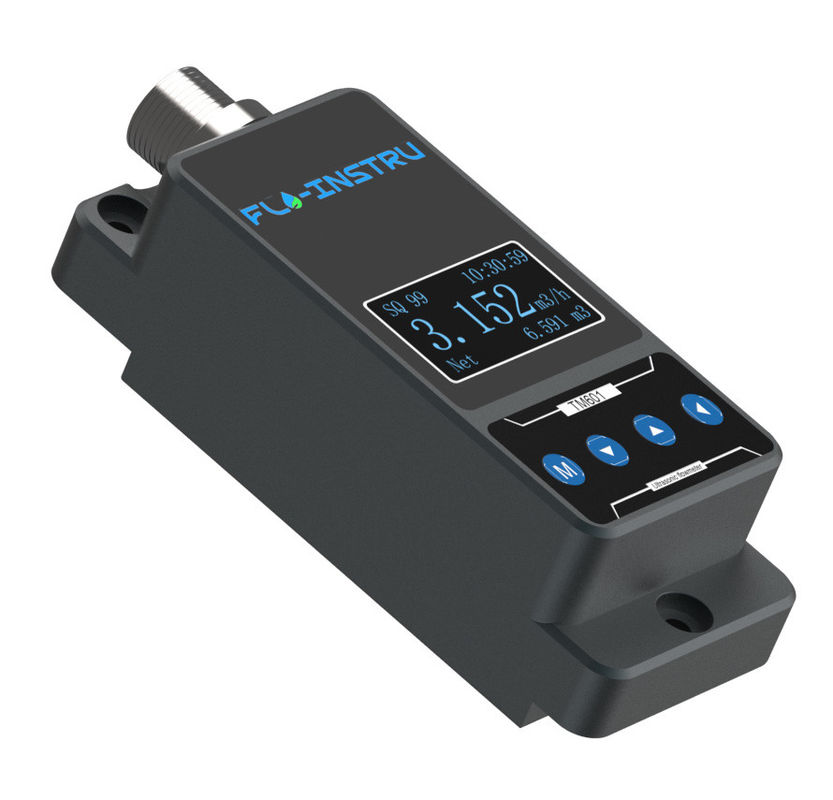

TM601 Ultraschall-Durchflussmesser für die Reinigungsindustrie. Keine Rohrmodifikation erforderlich.
TM601 Cleaning Industry Fix Clamp-on-Ultraschall-Durchflussmesser
Kompakte Ultraschall-Durchflussmesser zum Anklemmen.
Produktbeschreibung
TM601 ist ein Durchflussmesser, der speziell für Ultraschallreinigungsmaschinen entwickelt wurde
1. Es dauert nur 1 Minute, um die Installation abzuschließen und die Messung zu starten
2. Keine weiteren Änderungen an der Rohrleitung und Installation und Messung können gemäß der Bedienungsanleitung durchgeführt werden.
3. Es kann ohne Unterbrechung der Produktion, ohne Rohrleitungsmodifikationen und ohne Druckverlust installiert und verwendet werden
4. OLED-Display (128 x 64 Pixel), selbst in dunkler Umgebung bietet es die beste Anzeige
5. Geeignet für eine Vielzahl von Rohrleitungen: Edelstahlrohre, Kohlenstoffstahlrohre, Kupferrohre, PVC, PVDF, PPR, PPH, HDPE usw.
Nutzen und Funktion
- Keine Rohrmodifikation erforderlich
Die Schwierigkeiten, die üblicherweise mit der Installation eines neuen Ultraschall-Durchflussmessers verbunden sind, werden durch einfaches CLAMP-ON beseitigt. Durch dieses Design entfällt die Notwendigkeit, Rohre abzuschneiden, den Rohrbetrieb zu unterbrechen, die Produktion zu stoppen, zusätzliche Kosten zu verursachen und vieles mehr.
- Keine Spezialwerkzeuge erforderlich
Alles, was Sie brauchen, ist ein einziger Kreuzschlitzschraubendreher, um den TM601 sicher an einem gemessenen Rohr zu installieren. Dadurch wird sichergestellt, dass jedes Mitglied des Teams eine einfache und korrekte Installation durchführen kann, ohne dass Spezialwerkzeuge oder Fachkenntnisse erforderlich sind.
- Äußerst professionelle Genauigkeit
Aufgrund der zuverlässigen Genauigkeit kann der TM601 sowohl für allgemeine Sensoranwendungen als auch für Situationen verwendet werden, die eine präzisere Überwachung erfordern, was die korrekte Durchflusserkennung einfacher als je zuvor macht. Die Reaktionsgeschwindigkeit beträgt mehr als 0,03 m/s.
Spezifikationen
| Geschwindigkeitsrate |
0,328 Fuß/s bis ±16 Fuß/s (0,1 m/s bis ±5 m/s) |
| Genauigkeit |
±2,0 % |
| Rohrgröße |
DN4 DN8 DN10 DN15 DN20 DN25 DN32 |
| DN40 DN50 DN65 DN80 DN100 DN125 DN200 |
| Flüssig |
Normales Wasser, Meerwasser, Kühl-/Heißwasser, Alkohol. |
| Rohrmaterial |
PVC, Edelstahl, Kohlenstoffstahl, Kupfer.… |
| Stromversorgung |
9~36V DC, maximal 500mA |
| Kommunikation |
Unterstützt das MODBUS-Protokoll, RS485 |
| Analoger Ausgang |
4–20 mA, maximal 750 Ω |
| Alarmausgang |
OCT-Alarmfunktion für obere und untere Grenzwerte (optional) |
| Anzeige |
OLED 128*64 Punktmatrix-Bildschirm |
| Tastenfeld |
Vier Touch-Tasten |
| Durchflusseinheit |
Unterstützt die Auswahl metrischer Einheiten, Kubikmeter (m³), Liter (l), US-Gallonen (gal). |
| Zeiteinheit |
/Stunde,/Min. Die werkseitige Standardeinheit ist Kubikmeter pro Stunde. |
| Täglicher, monatlicher und jährlicher Durchflusszähler |
| Temperatur |
Umgebung: 14 °F bis + 122 °F (-10 °C bis +50 °C) |
| Flüssigkeit: 14F~+122F(-10℃~+50℃) |
| Umgebungsfeuchtigkeit |
RH 0 bis 95 %, keine Kondensation |
| Gehäusematerial |
Aluminiumlegierung, CNC-Bearbeitung |
| Schutzrate |
IP54 |
| Kabellänge |
6,6 Fuß (2 m) Standard |
Die Referenztabelle für Rohrgrößenbereiche und Durchflussbereiche
| DN |
OD |
OD-Bereich |
Zoll |
Durchflussbereich |
| DN4 |
OD9,53 |
95mm-10,5mm |
1/8" |
0,003～0,142 m³/h |
| 0,047～2,374 I/min |
| 0,013 bis 0,627 Gallonen/Minute |
| DN8 |
OD12,7 |
12,4 mm-13,1 mm |
1/4" |
0,011～0,570 m³/h |
| 0,190～9,496 I/min |
| 0,050–2,509 Gallonen/Minute |
| DN10 |
OD15 |
14,5 mm-15,4 mm |
3/8" |
0,026～1,282 m³/h |
| 0,427～21,366 l/min |
| 0,113–5,644 Gallonen/Smir |
| DN15 |
OD20 |
16,5 mm-23,0 mm |
1/2" |
0,046～2,279 m/h |
| 0,760～37,984 l/min |
| 0,201 bis 10,034 Gallonen/Minute |
| DN20 |
OD25 |
25,0 mm-30,0 mm |
3/4" |
0,103–5,128 m/h |
| 1.709～85.464 l/min |
| 0,452–22,577 Gallonen/Minute |
| DN25 |
OD32 |
32,0 mm-35,0 mm |
1" |
0,182～9,116 m³/h |
| 3.039～151.935 l/min |
| 0,803–40,137 Gallonen/Minute |
| DN32 |
OD40 |
38,0 mm-45,0 mm |
1-1/4" |
0,285～14,244 m³/h |
| 4.748～237.399 l/min |
| 1,254～62,714 Gallonen/Minute |
| DN40 |
OD50 |
48,0 mm-54,0 mm |
1-1/2" |
0,410～20,511 m³/h |
| 6,837～341,854 l/min |
| 1,806–90,309 Gallonen/Minute |
| DN50 |
OD63 |
58,0 mm-64,0 mm |
2" |
0,729～36,464 m³/h |
| 12.155～607.741 l/min |
| 3.211～160549 gal/mir |
| DN65 |
OD75 |
72,0 mm-78,0 mm |
2-1/2" |
1.140～56.976 m³/h |
| 18,992～949,595 I/min |
| 5.017～250.857 gal/mir |
| DN80 |
OD90 |
80,0 mm-92,0 mm |
3" |
1,641～82,045 m/h |
| 27,348～1367,417 l/min |
| 7.225～361.234 gal/mir |
| DN100 |
OD110 |
108,0 mm-116,0 mm |
4" |
2.917～145.858 m³/h |
| 48,619～2430,963 I/min |
| 12.844～642.194 Gallonen/Min |
| DN125 |
OD140 |
132,0 mm-142,0 mm |
5" |
4.558～227.903 m³/h |
| 75,968～3798,380 l/min |
| 20,069～1003429 Gallonen/Min |
| DN200 |
OD220 |
218,0 mm-228,0 mm |
8" |
11.669～583.431 m³/h |
| 194,477～9723,852 I/min |
| 51,376～2568,778 Gallonen/Minute |
