Ultraschall-Durchflussmesser für die Aquakultur
, TM601 Durchflussmesser mit Garantie
, Präzise Durchflussmessung in der Aquakultur
Velocity range: |
±0.1m/s ~ ±5m/s(±0.328ft/s ~ ±16ft/s) |
Accuracy: |
±2.0% |
Pipe size Range(Optional): |
OD9.53, OD12.7, OD15, OD20, OD25, OD32, OD40, OD50, OD63,OD75, OD90, OD110, OD140, OD220 |
Fluid: |
Water, Sea water, Oil, Alcohol... |
Pipe material: |
PVC, Carbon Steel, Stainless Steel, Copper |
Optional Outputs: |
RS485, 4-20mA, OCT+Relay |
Communication interface: |
RS485 |
Power supply: |
10-36V DC |
Temperature: |
Transmitter ambient temperature: 14℉~122℉ (-10℃~50℃) Transducer measurement medium: 14℉~122℉ (-10℃~50℃) |
Ambient Humidity: |
RH 0~95% RH, non-condensing |
Transmitter: |
Aluminum alloy |
Keyboard: |
4 touch keys |
Display: |
In-built Backlit OLED 128*64 dot-matrix displays |
Protection Rate: |
IP54 |
Cable Length: |
Power cable: standard length 2m |

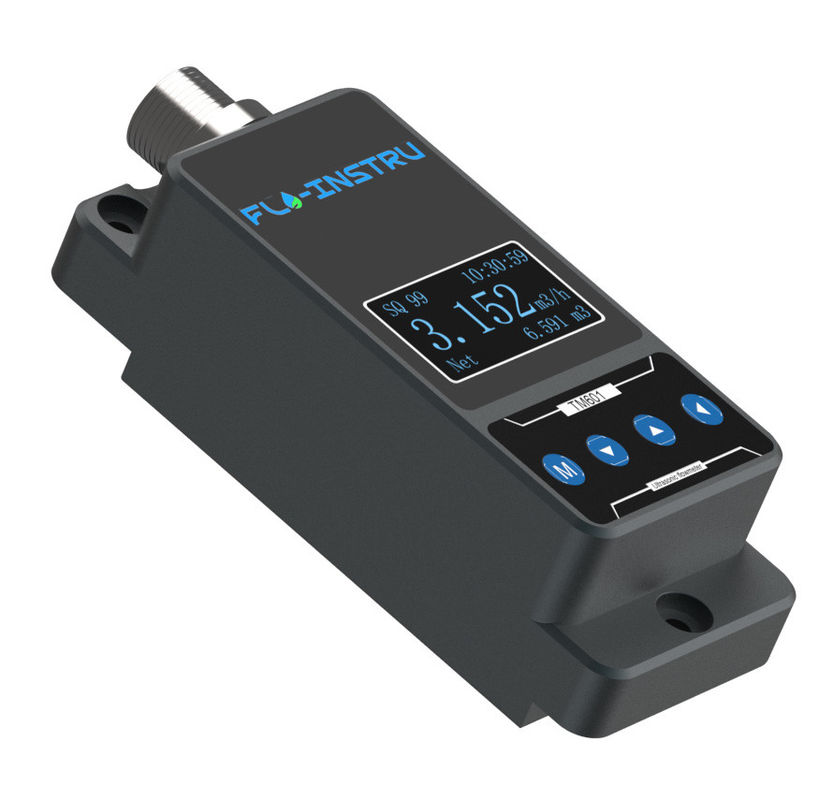

TM601 Ultraschall-Durchflussmesser: Präzise und einfache Lösung für Kreislauf-Aquakultursysteme
TM601 Reinigungsindustrie Fix-Klemmungs-On-Ultraschallflussmeter
Klemmverrückungsmesser des Kompakttyps.
Produktbeschreibung
TM601 ist ein Strömungsmesser, der speziell für Ultraschallreinigungsmaschinen ausgelegt ist
1. Es dauert nur 1 Minute, um die Installation zu vervollständigen und die Messung zu starten
2. Es können keine zusätzlichen Änderungen an der Pipeline sowie die Installation und Messung gemäß den Betriebsanweisungen abgeschlossen werden.
3.. Es kann installiert und verwendet werden, ohne die Produktion zu stoppen, ohne Pipeline -Modifikation und ohne Druckverlust
V.
5. Geeignet für eine Vielzahl von Rohrleitungen: Edelstahlrohre, Kohlenstoffstahlrohre, Kupferrohre, PVC, PVDF, PPR, PPH, HDPE usw.
Nutzen & Funktion
- Keine Rohrmodifikation erforderlich
Die Schwierigkeiten, die häufig mit der Installation eines neuen Ultraschalldurchflussmessgeräts verbunden sind, werden durch einfache Klemmung eliminiert. Dieses Design beseitigt die Notwendigkeit, das Rohr zu schneiden, das Rohrlauf zu stürzen, die Produktion zu stoppen, zusätzliche Kosten zu bieten und vieles mehr.
- Keine speziellen Werkzeuge benötigt
Alles, was es braucht, ist ein einzelner Schraubendreher mit Phillips-Kopf, um den TM601 sicher an einem gemessenen Rohr zu installieren. Dies stellt sicher, dass jedes Mitglied des Teams eine einfache und richtige Installation erreicht werden kann, ohne dass spezielle Tools oder spezielle Kenntnisse erforderlich sind.
- Sehr professionelle Genauigkeit
Basierend auf der zuverlässigen Genauigkeit darf TM601 sowohl für allgemeine Erfassungsanwendungen als auch für Situationen verwendet werden, die eine genauere Überwachung erfordern, was es einfacher als je zuvor erleichtert, den Fluss ordnungsgemäß zu erkennen. Die Reaktionsgeschwindigkeit beträgt mehr als 0,03 m/s.
Spezifikationen
| Geschwindigkeitsrate |
0,328 ft/s ～ ± 16 Fuß/s (0,1 m/s ～ ± 5 m/s) |
| Genauigkeit |
± 2,0% |
| Rohrgröße |
DN4 DN8 DN10 DN15 DN20 DN25 DN32 |
| DN40 DN50 DN65 DN80 DN100 DN125 DN200 |
| Flüssig |
Normales Wasser, Meerwasser, Kühlung/heißes Wasser, Alkohol. |
| Rohrmaterial |
PVC, Edelstahl, Kohlenstoffstahl, Kupfer.… |
| Stromversorgung |
9 ～ 36 V DC, maximal 500 mA |
| Kommunikation |
Unterstützen Sie Modbus Protocol, RS485 |
| Analogausgang |
4-20 mA, maximal 750 Ω |
| Alarmausgabe |
OCT OCT UPPER- und DER BILD -LIMAL -ALARM -Funktion (optional) |
| Anzeige |
OLED 128*64 Dot-Matrix-Anzeigebildschirm |
| Schlüsselpanel |
Vier Touch -Tasten |
| Durchflusseinheit |
Auswahl der Metrikeinheiten, Kubikmeter (M³), Liter (L), USA Gallonen (GAL). |
| Zeiteinheit |
/Stunde,/min, die Fabrikausfalleinheit beträgt Kubikmeter pro Stunde. |
| Täglich, monatlich und jährlicher Flow Totalizer |
| Temperatur |
Umgebung: 14F ～+122F (-10 ℃～+50 ℃) |
| Flüssigkeit: 14F ～+122F (-10 ℃～+50 ℃) |
| Umgebungsfeuchtigkeit |
Rh 0 ～ 95%, keine Kondensation |
| Wohnmaterial |
Aluminiumlegierung, CNC bearbeitete Verarbeitung |
| Schutzrate |
IP54 |
| Kabellänge |
6,6 Fuß (2 m) Standard |
Der Rohrgrößenbereich und der Fließbereich Referenztabelle
| Dn |
Od |
OD -Bereich |
Zoll |
Flussbereich |
| DN4 |
OD9.53 |
95 mm-10,5 mm |
1/8 " |
0,003 ～ 0,142 m³/h |
| 0,047 ～ 2,374 I/min |
| 0,013 ～ 0,627 gal/min |
| DN8 |
OD12.7 |
12,4 mm-13.1mm |
1/4 " |
0,011 ～ 0,570 m³/h |
| 0,190 ～ 9.496 I/min |
| 0,050 ～ 2,509 gal/min |
| DN10 |
OD15 |
14,5 mm-15,4 mm |
3/8 " |
0,026 ～ 1,282 m³/h |
| 0,427 ～ 21,366 l/min |
| 0,113 ～ 5,644 gal/miR |
| DN15 |
OD20 |
16,5 mmm-23.0mm |
1/2 " |
0,046 ～ 2,279 m/h |
| 0,760 ～ 37,984 l/min |
| 0,201 ～ 10,034 gal/min |
| DN20 |
OD25 |
25.0mm-30.0mm |
3/4 " |
0,103 ～ 5,128 m/h |
| 1.709 ～ 85,464 l/min |
| 0,452 ～ 22,577 Gal/min |
| DN25 |
OD32 |
32,0 mm-35.0mm |
1 " |
0,182 ～ 9,116 m³/h |
| 3.039 ～ 151.935 l/min |
| 0,803 ～ 40,137 gal/min |
| DN32 |
OD40 |
38,0 mm-45.0mm |
1-1/4 " |
0,285 ～ 14,244 m³/h |
| 4.748 ～ 237.399 l/min |
| 1,254 ～ 62,714 Gal/min |
| DN40 |
OD50 |
48,0 mm-54,0 mm |
1-1/2 " |
0,410 ～ 20,511 m³/h |
| 6,837 ～ 341.854 l/min |
| 1,806 ～ 90.309 Gal/min |
| DN50 |
OD63 |
58,0 mm-64,0 mm |
2 " |
0,729 ～ 36,464 m³/h |
| 12.155 ～ 607.741 l/min |
| 3.211 ～ 160549 Gal/Mir |
| DN65 |
OD75 |
72,0 mm-78.0mm |
2-1/2 " |
1,140 ～ 56,976 m³/h |
| 18.992 ～ 949.595 I/min |
| 5.017 ～ 250,857 Gal/Mir |
| DN80 |
OD90 |
80.0mm-92.0mm |
3 " |
1,641 ～ 82,045 m/h |
| 27.348 ～ 1367.417 l/min |
| 7.225 ～ 361.234 Gal/miR |
| DN100 |
OD110 |
108.0mm-116.0mm |
4 " |
2,917 ～ 145,858 m³/h |
| 48.619 ～ 2430.963 I/min |
| 12.844 ～ 642.194 Gal/min |
| DN125 |
OD140 |
132.0mm-142.0mm |
5 " |
4,558 ～ 227,903 m³/h |
| 75,968 ～ 3798.380 l/min |
| 20.069 ～ 1003429 Gal/min |
| DN200 |
OD220 |
218.0mm-228.0mm |
8 " |
11.669 ～ 583.431 m³/h |
| 194.477 ～ 9723.852 i/min |
| 51.376 ～ 2568.778 gal/min |
