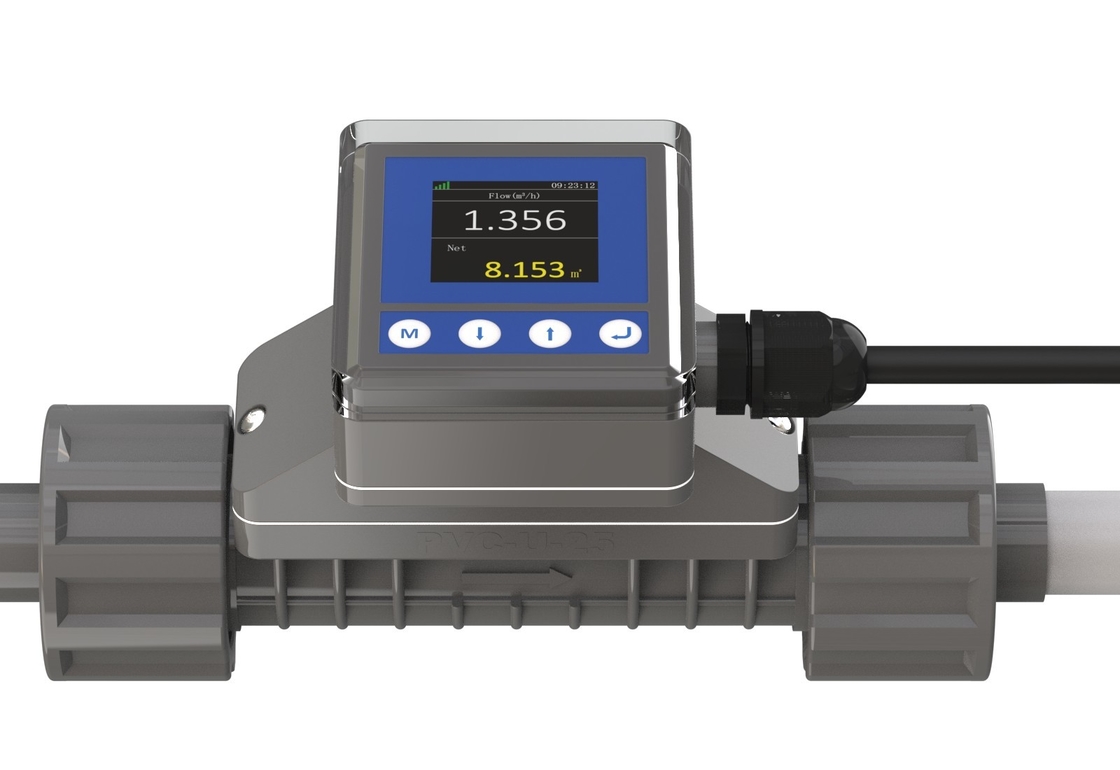

Name: FL101 In-Line Ultrasonic Flow Meter for Agricultural Irrigation 24V DC
Brand: Flo-Instruments Co., Ltd
SKU: FL101
Availability: InStock

Produkt-Details

Herkunftsort: Shenzhen, China

Markenname: Flo-Instru

Zertifizierung: ISO:9001, CE

Modellnummer: FL101

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 1

Verpackung Informationen: Herkömmliches Verpacken

Lieferzeit: 3-5 Arbeitstage

Zahlungsbedingungen: t/t

Erhalten Sie besten Preis

Produkt-Details

Produkt-Beschreibung

Hervorheben:
                                                                                                                                                                                                                                                                                                                                                24 V Gleichstrom-Ultraschall-Durchflussmesser, Agrarbewässerungsflussmesser, in-line flow meter for irrigation


Durchflussbereich:	0.1m/s ~ 10m/s	Genauigkeit:	±1,0 %
Rohrdurchmesserbereich (optional):	OD20,OD25,OD32,OD40	Messmedium:	Wasser, Lösungen, chemische Reagenzien (Verunreinigungen ≤ 4%) usw.
Rohrsektionsmaterial (optional):	upvc	Kommunikationsoberfläche:	RS485, unterstützen Sie das Modbus-RTU-Protokoll
Stromversorgung:	24 V Gleichstrom	Tastatur:	4 Berührungstasten
Anzeige:	1.54 240 * 240 IPS LCD 360° Drehung (für einfaches Lesen)

Durchflussbereich:	0.1m/s ~ 10m/s
Genauigkeit:	±1,0 %
Rohrdurchmesserbereich (optional):	OD20,OD25,OD32,OD40
Messmedium:	Wasser, Lösungen, chemische Reagenzien (Verunreinigungen ≤ 4%) usw.
Rohrsektionsmaterial (optional):	upvc
Kommunikationsoberfläche:	RS485, unterstützen Sie das Modbus-RTU-Protokoll
Stromversorgung:	24 V Gleichstrom
Tastatur:	4 Berührungstasten
Anzeige:	1.54 240 * 240 IPS LCD 360° Drehung (für einfaches Lesen)

FL101 In-Line Ultrasonic Flow Meter for Agricultural Irrigation 24V DC

FL101 In-Line Ultraschall-Durchflussmesser

Produktinformationen

FL101 wird speziell zur Messung des Durchflusses verschiedener Flüssigkeiten in Rohrleitungen verwendet und realisiert die Echtzeit-Durchflussmessung im Produktionsprozess. Die Instrumente geben digitale Signale, analoge Signale usw. aus, um die Messung und Steuerung des Produktionsprozesses zu realisieren.

Aufgrund der Notwendigkeit der industriellen Aufrüstung müssen Instrumente über reichhaltige Ausgänge verfügen, um die Automatisierung zu erreichen. Der Ausgang herkömmlicher Durchflussmesser ist jedoch relativ einfach und kann die Anforderungen vor Ort nicht erfüllen, und es ist erforderlich, sie an der ursprünglichen Position auszutauschen.

Flo-Instruments hat einen In-Line-Durchflussmesser mit einem vollständigen geraden Rohrdesign ohne Druckverlust, Doppelanschluss und einfacher Installation auf den Markt gebracht.

Vorteile

Der In-Line-Ultraschall-Durchflussmesser verfügt über einen fortschrittlichen Messchip (Zeitauflösung bis zu 20 ps)		Vierzeiliges OLED-Display Datum/Signal/Momentan/Akkumuliert Auf einen Blick klar, schwaches Licht, dunkle Umgebung, leicht zu lesen

Innovatives Menüverfahren (Dropdown-Liste) Vier Touch-Tasten für einfache Einrichtung Vereinfachte/Traditionelle/Englische Sprachumschaltung		IP66 Spritzgussstruktur Doppelanschluss, einfach und zuverlässig

Produktmerkmale

Abmessung

FL101 In-Line Ultrasonic Flow Meter for Agricultural Irrigation 24V DC 1

FL101 In-Line Ultrasonic Flow Meter for Agricultural Irrigation 24V DC 2

Modell	Nennrohrdurchmesser	L	A	B	C	D
PVC-U-20	DN15	146	182	53,5	93,7	20
PVC-U-25	DN20	149	189	57,3	98,2	25
PVC-U-32	DN25	157	205	70	108	32
PVC-U-40	DN32	157	211	83	118,5	40
Einheit: mm
Hinweis:
"L" ist die Länge des Rohrabschitts, der während der Installation abgeschnitten wird; "D" ist der Außendurchmesser des installierten Rohrabschitts.

Kompatibles Medium

Seit der Markteinführung des Produkts wird es in der Reinigungsgeräteindustrie weit verbreitet eingesetzt. Aufgrund seiner einfachen Installation und Bedienung sowie der zuverlässigen Messleistung wurde es kontinuierlich in neuen Branchen gefördert.

Hauptindustrien: Halbleiter, Lebensmittel, Medizin, Trinkwasser, Reinigungsmittel, Druck und Färben, chemische Produkte usw.

Die Medien, die Benutzer gemessen haben:

Verdünnte Schwefelsäure
Likör
Kohlenwasserstoff
Alkohol
Natriumchlorid
Natriumcarbonat
Triethylamin
Ethylendiamin
Propylenoxid usw.

Mit der Marktexpansion werden wir feststellen, dass es immer mehr Medien gibt, die gemessen werden müssen. Wir hoffen, dass die Benutzer weitere Anwendungen teilen, damit wir unsere Produkte kontinuierlich bereichern und verbessern können.

Bestimmung der messbaren Medien:

Die Durchflussrate des Mediums in der Rohrleitung ist stabil
Der Druck wird bei 0,3 MPa gehalten
Es werden keine Blasen (Kavitation) durch den Durchfluss erzeugt

Es gibt noch viele weitere Medien, die gemessen wurden, bitte fragen Sie nach.

Technische Information

Parameter

Produktname	FL101 In-Line Ultraschall-Durchflussmesser
Genauigkeit	±1,0 % (0,3 m/s ~ 5,0 m/s)
Fließgeschwindigkeit	0,1 m/s ~ 10,0 m/s
Linearität	±1,0 % (0,3 m/s - 5,0 m/s)
Wiederholbarkeit	0,40 %
Reaktionszeit	500 ms
Bildschirmanzeige	1,54’’ 240*240 IPS LCD 360° Drehung (für einfaches Ablesen)
Menüsprache	Vereinfachtes Chinesisch/Traditionelles Chinesisch/Englisch
Anzeigeeinheit	Unterstützt die Auswahl metrischer und imperialer Einheiten, m³/h, LPM, ml/min, GPM, LPH, die werkseitige Standardeinheit ist LPM
Anzeigedaten	Momentaner Durchfluss, momentane Fließgeschwindigkeit, Nettovolumen, einzelnes kumulatives Volumen, täglicher Maximalwert, täglicher Minimalwert, tägliches/monatliches/jährliches kumulatives Volumen
Totalisator	7-stelliger Durchflusstotalisator
Kumulierte Daten	10 Jahre 64 Monate 64 Tage
Bedientaste	Vier Touch-Tasten
Kalenderbatterie	CR1220
Stromversorgung	24 VDC@3 W
Analogausgang	4-20 mA, maximale Last 600Ω
Kommunikationsschnittstelle	RS485, unterstützt ModBus RTU-Protokoll
Alarmausgang	OCT-Ober- und Untergrenzen-Alarmausgang, Impulsausgang usw.
Relaisausgang	(Optional) 30 VDC@1 A, Schaltfrequenz weniger als 2 Hz
Medien	Wasser, Lösungen, chemische Reagenzien (Verunreinigungen ≤ 4 %) usw.
Schutzart	IP66
Installationsmethode	Die Rohrabschitte sind integriert, und die PVC-U-Rohre werden durch Verschraubungen (Gleitverbindungen) verbunden.
Rohrgröße	OD20 (DN15-½") , OD25 (DN20-¾") , OD32 (DN25-1") ,OD40 (DN32-1½")
Rohrabschittmaterial	UPVC
Medientemperatur	0°C-60°
Arbeitstemperatur	-10°C-50°C
Umgebungsfeuchtigkeit	Relative Luftfeuchtigkeit 0 %-95 %, keine Kondensation
Anwendbare Viskosität	<300CST (mm²/s)
Kabellänge	Standard: 2 m (6,6 ft). Es kann auf 20 m (66 ft) verlängert werden

Installation

1. Schneiden des Rohrs
	Schneiden Sie entsprechend den Anforderungen an die Auswahl des Installationspunkts einen Abschnitt des Rohrs an der Installationsstelle ab.
2. Setzen Sie die Muttern in das Rohr ein
	Schrauben Sie die beiden Muttern vom Messgerät ab und setzen Sie sie in das Rohr ein.
3. Kleben Sie die Rohranschlüsse
	Tragen Sie PVC-Kleber auf die beiden Rohranschlüsse am Instrument auf und stecken Sie sie in die Rohre.
4. Installieren Sie den Durchflussmesser
	Platzieren Sie das Messgerät in der Mitte und ziehen Sie die Mutter fest, um die Installation abzuschließen; Achten Sie bei der Installation auf die Fließrichtung.
5. Einschalten und Ausführen
	Verbinden Sie das andere Ende des Kabels mit einer 24-V-DC-Stromversorgung, schalten Sie es ein und beobachten Sie es.

Paket & Zubehör

FL101 In-Line Ultrasonic Flow Meter for Agricultural Irrigation 24V DC 10

Bestellinformationen

FL101	Code	Rohrgrößenbereich [DN & Zoll & OD]
	A	DN15			1/2"	OD20
	B	DN20			3/4"	OD25
	C	DN25			1"	OD32
	D	DN32			1-1/4"	OD40
		Code	Ausgabemodus
		1	4-20mA,RS485,OCT-Impuls,Relais
			Code	Kabellänge
			L	6,6 ft (2 m) (Wenn keine Auswahl getroffen wird, wird dies standardmäßig verwendet)
			L+	auf Anfrage andere Längen

FL101

Vollständige Bestellinformationen
