ST505 stationäre Ultraschallenergiezähler für Gebäudemanagementsysteme

ST505 stationäres Ultraschall-Energiezähler

Integration in Ihr Managementsystem zur Bereitstellung von Fernmessdiensten.

Produktinformationen

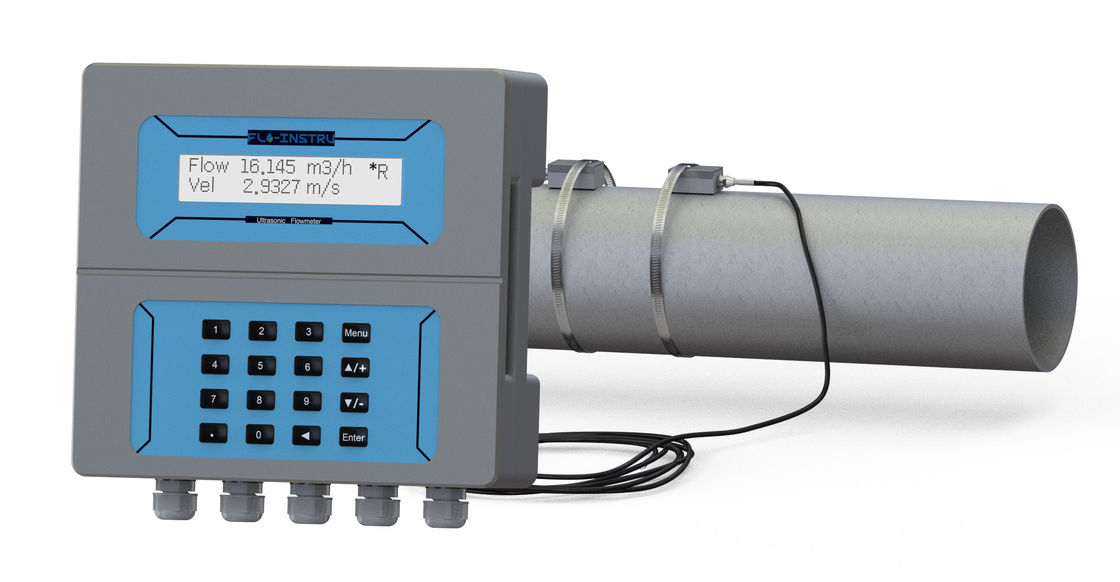

ST505 ist ein hochgenaues Ultraschall-Energiezähler mit Klemmtransduzoren, die einen großen Rohrdurchmesser messen, das ein eingebautes RTD-Modul ist.ST505 kann in einen Energiezähler für die Messung des individuellen Energieverbrauchs in beliebigen Flüssigkeitsheizungs-/Kühlsystemen umgebaut werden. Der Zähler wird komplett mit Durchflussmessgerät und Temperatursensor geliefert, wodurch das System in Echtzeit die Temperatur der Versorgungs- und Rückleitung erkennen kann.

Der Energiezähler kann in verschiedenen Anwendungen, wie HVAC, Kühlturm, Rechenzentrum, Energieaudit und Gebäude (Schifffahrtszentrum, Büro, Museum, Krankenhaus, Schule, U-Bahn usw.) eingesetzt werden.Energiezähler, auch Wärmeenergiezähler oder Wärmezähler genannt, wird zur genauen Messung des Wärmeverbrauchs in Heiz- und Kälteanlagen verwendet, um Energieeinsparungen und Kosteneinsparungen zu erreichen.

ST505 ist ein brandneues High-End-Produkt, das aus Aluminiumlegiertem Material hergestellt wird und CNC-Verarbeitungsmethode realisiert.Es verwendet die branchenführende vollverschlossene Eisen-absorbierende Seitenöffnungstechnologie ohne SchraubverriegelungEin solch bequemes Design realisiert wirklich das "Ein-Sekunde-Öffnen".

◆Vorteile

• Messen Sie den tatsächlichen Durchfluss und den Gesamtverbrauch verschiedener Flüssigkeiten.
• Keine Verlust der Prozesskontrolle, Optimierung von Ressourcen und Effizienz, keine Ausfallzeiten oder Ausgaben durch Kalibrierung.
• Adaptive Signalverarbeitungsalgorithmen optimieren die Leistung und gewährleisten genaue Messungen auch unter schwierigen Strömungsbedingungen.
• Klares Display-Interface und LCD-Display mit Alarmfunktion, einfach zu bedienen und zu debuggen
• Nutzen Sie die Transitzeit Ultraschalltechnologie, um eine bidirektionale Durchflussmessung durch präzise Messung der Zeit zu realisierenEs ist notwendig, dass Ultraschallsignale vor- und nachgelaufen werden.
• Nutzen Sie die Datenprotokolle, um historische Flussmuster zu analysieren und die Systeme zu optimieren.
• Eingebaute Tastatur und einfaches Menüsystem für eine schnelle und einfache Programmierung von Rohrdurchmesser, Rohrmaterial, Flüssigkeitsart und Messnoten.

Produktmerkmale

◆Abmessung

Übertrager

Übertrager

Technische Informationen

◆Parameter

Einrichtung

◆Methode V

Die "V"-Methode gilt als Standardmethode. Sie gibt in der Regel eine genauere Ablesung und wird bei Rohrdurchmessern zwischen 25 mm und 400 mm verwendet.es ist bequem zu benutzen, erfordert aber dennoch eine ordnungsgemäße Installation des Wandlers, einen Kontakt auf dem Rohr an der Mittellinie des Rohres und einen gleichen Abstand auf beiden Seiten der Mittellinie.

◆Z-Methode

Das in einer Z-Methode-Anlage übertragene Signal hat eine geringere Dämpfung als ein Signaltransmitter mit der V-Methode.Dies liegt daran, dass die "Z"-Methode ein direkt übertragenes Signal verwendet, das die Flüssigkeit nur einmal durchquertDie "Z"-Methode ist in der Lage, Rohrdurchmesser von 100 mm bis 3000 mm zu messen.

◆N-Methode

Mit der "N"-Methode durchqueren die Schallwellen zweimal die Flüssigkeit und prallen dreimal von den Rohrwänden ab.Die Messgenauigkeit kann verbessert werden, indem die Durchfahrtstrecke mit der "N"-Methode verlängert wird (selten verwendet).

◆W-Methode

Wie bei der "N" kann auch die Messgenauigkeit durch Erweiterung der Transitstrecke mit der "W"-Methode verbessert werden.Die Schallwelle durchquert viermal die Flüssigkeit und prallt viermal von den Rohrwänden ab. Es ist für sehr kleine Rohre geeignet ((Durchmesser kleiner als 50 mm/2 '').

◆Verkabelung

Verpackung und Zubehör

Bestellinformationen
