SE603 Getrenntes Ultraschallstrommessgerät für Wasserkraft

SE603 Separater Ultraschall-Energiedurchflussmesser

Clamp-on-Ultraschall-Durchflussmesser vom einfachen Typ.

Einführung

Der in der Durchfluss- und Energiemessung weit verbreitete Ultraschall-Energiezähler SE603 basiert auf modernster TVT-Technologie, die die neuen Standards für Energie- und Umwelteinsparungen vollständig erfüllt.

Insbesondere ermöglicht es eine genaue Messung der Wärme- und Kühlenergie, bei der Wasser als Wärmeträgerflüssigkeit dient. Es ist speziell auf den Wohn- und Industriesektor abgestimmt: kostengünstige Wohnungen, Eigentumswohnungen, Gebäude, einzelne Häuser, Fabriken, Städte, Stadtteile usw.

Der Zähler verfügt über Fernablesefunktionen, um den Energieverbrauch besser überwachen zu können. Es ermöglicht die Kommunikation nach RS485-Modbus-Standards. Die Ultraschalltechnologie eliminiert einen Großteil der Druckverluste, was einen sehr großen Messbereich gewährleistet.

Der Vorteil der Ultraschallmessung besteht darin, dass keine beweglichen Teile mit der Flüssigkeit in Kontakt kommen, was dem Gerät eine lange Lebensdauer verleiht.

Hauptmerkmale

• Keine Rohrmodifikation erforderlich, kein Spezialwerkzeug erforderlich

Die Schwierigkeiten, die üblicherweise mit der Installation eines neuen Ultraschall-Durchflussmessers verbunden sind, werden durch einfaches CLAMP-ON beseitigt. Durch diese Konstruktion entfällt die Notwendigkeit, Rohre abzuschneiden, den Rohrbetrieb zu unterbrechen, die Produktion zu stoppen und zusätzliche Kosten zu reduzieren usw. Eine einfache und einfache Installation kann dadurch erreicht werden ein einzelner Kreuzschlitzschraubendreher ohne Spezialwerkzeug.

• Energiemessung

Die Messgenauigkeit des PT1000-Temperatursensors ist sehr hoch und kann ±0,1℃, ±0,2℃, ±0,5℃ erreichen, und er kann Energie anhand der Temperaturunterschiede von Temperatursensoren am Wassereinlass und -auslass messen.

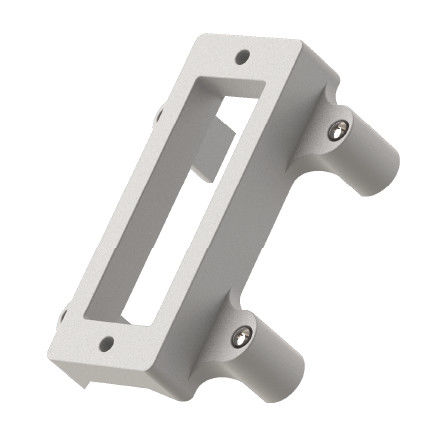

• Haken- und Schnappmontage

Die Haupteinheit (Bildschirm) verfügt über eine ganz besondere und einfache Installation. Methode 1: Hängen Sie es einfach an den Hakenlöchern oben und unten an der Wand oder an der Rohrleitung usw. auf; Methode 2: Die Rückseite verfügt über ein Schnappdesign. Die Installation erfolgt einfach durch Festklemmen an der Schiene im Stromverteilerschrank oder an einer Stelle, an der die Schnalle auf der Rückseite Platz findet.

Funktionsprinzip

SE603 ist ein separater und anschließbarer Ultraschall-Energiezähler, der speziell für die Anforderungen an kleine/mittlere/große Rohrgrößen entwickelt wurde. Die Einrichtung und Installation ist sehr einfach und unkompliziert. Das durch Anwendung des Ultraschallprinzips der Laufzeitdifferenzmethode entwickelte Produkt sendet und empfängt Ultraschallsignale über den Sensor. Wenn das Ultraschallsignal durch die sich bewegende Flüssigkeit gesendet und empfangen wird, gibt es einen Unterschied zwischen der stromaufwärtigen und stromabwärtigen Laufzeit, der zur Berechnung von Durchfluss und Geschwindigkeit verwendet werden kann. Basierend auf dem PT1000-Temperatursensor kann der SE603 außerdem Energiemessungen anhand der Temperaturunterschiede von Temperatursensoren am Wassereinlass und -auslass anzeigen.

Spezifikationen
