Produkt-Details
Herkunftsort: Shenzhen, China
Markenname: Flo-Instru
Zertifizierung: ISO:9001, CE
Modellnummer: TM601
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1
Verpackung Informationen: Herkömmliches Verpacken
Lieferzeit: 3-5 Arbeitstage
Zahlungsbedingungen: T/T
Rohrmaterial: |
PVC, Kohlenstoffstahl, Edelstahl |
Rohrgröße: |
DN4-DN200 |
Ausgabe: |
4-20mA, RS485 |
Genauigkeit: |
± 2,0 % |
Geschwindigkeitsbereich: |
0.098 ft/s ~ ±16 ft/s (0,03m/s ~ ±5m/s) |
Temperatur: |
14℉ ~ +122℉ (-10℃ ~ +50℃) |
Messmedium: |
Wasser, Meerwasser, Öl, Alkohol… |
Kommunikationsoberfläche: |
RS485-Kommunikationsschnittstelle, unterstützt das Modbus-Protokoll |
Stromversorgung: |
DC 10-36V |
Tastatur: |
4 Berührungstasten |
Anzeige: |
Eingebaute hintergrundbeleuchtete OLED 128*64 Punktmatrix-Displays |
Rohrmaterial: |
PVC, Kohlenstoffstahl, Edelstahl |
Rohrgröße: |
DN4-DN200 |
Ausgabe: |
4-20mA, RS485 |
Genauigkeit: |
± 2,0 % |
Geschwindigkeitsbereich: |
0.098 ft/s ~ ±16 ft/s (0,03m/s ~ ±5m/s) |
Temperatur: |
14℉ ~ +122℉ (-10℃ ~ +50℃) |
Messmedium: |
Wasser, Meerwasser, Öl, Alkohol… |
Kommunikationsoberfläche: |
RS485-Kommunikationsschnittstelle, unterstützt das Modbus-Protokoll |
Stromversorgung: |
DC 10-36V |
Tastatur: |
4 Berührungstasten |
Anzeige: |
Eingebaute hintergrundbeleuchtete OLED 128*64 Punktmatrix-Displays |

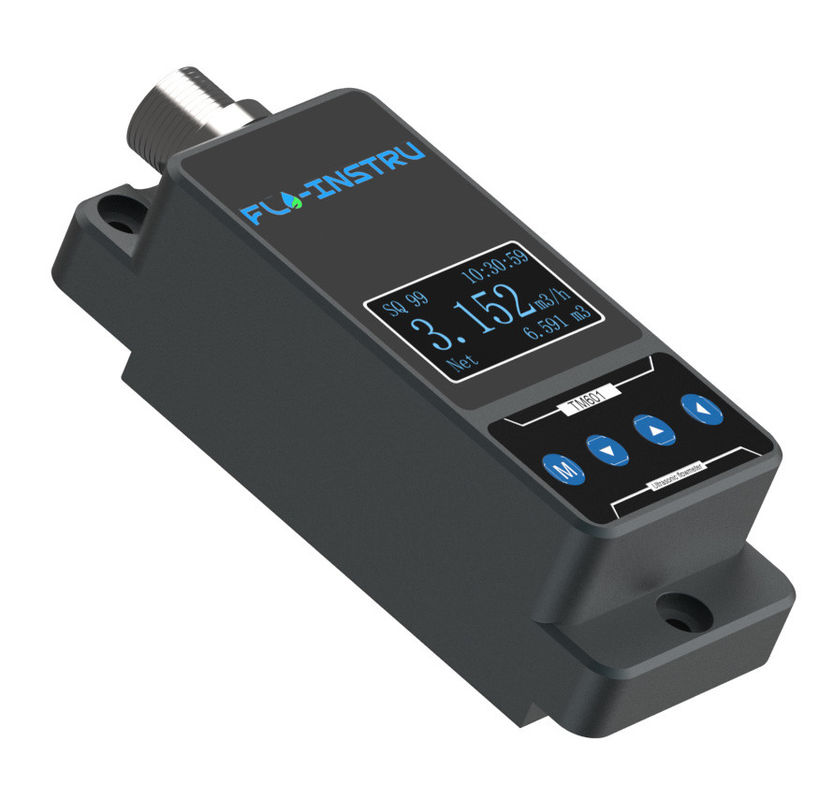

TM601 Reinigungsindustrie Festklemm-Ultraschall-Durchflussmesser
Ultraschalldurchflussmessgeräte des kompakten Typs mit Klammer.
Beschreibung des Produkts
TM601 ist ein Durchflussmesser, der speziell für Ultraschallreinigungsmaschinen entwickelt wurde
1. Es dauert nur 1 Minute, um die Installation abzuschließen und mit der Messung zu beginnen
2- keine zusätzlichen Änderungen an der Rohrleitung vorgenommen werden, und die Installation und Messung können gemäß den Betriebsanweisungen abgeschlossen werden.
3Es kann installiert und verwendet werden, ohne die Produktion einzustellen, ohne die Rohrleitung zu verändern und ohne Druckverlust.
4. OLED-Display (128x 64px), auch in dunkler Umgebung hat die beste Anzeige
5. Geeignet für eine Vielzahl von Rohrleitungen: Rohre aus Edelstahl, Kohlenstoffstahl, Kupferrohre, PVC, PVDF, PPR, PPH, HDPE usw.
Nutzen und Merkmal
Die häufig mit der Installation eines neuen Ultraschalldurchflussmessers verbundenen Schwierigkeiten werden durch einfaches CLAMP-ON beseitigt.Produktion einstellen, bieten zusätzliche Kosten und vieles mehr.
Man braucht nur einen einzigen Phillips-Schraubenzieher, um den TM601 sicher an einem gemessenen Rohr zu befestigen.Dies stellt sicher, dass die einfache und richtige Installation von jedem Mitglied des Teams ohne die Notwendigkeit von speziellen Werkzeugen oder Fachwissen erreicht werden kann.
Aufgrund der zuverlässigen Genauigkeit darf TM601 sowohl für allgemeine Anwendungen als auch für Situationen, in denen eine genauere Überwachung erforderlich ist, verwendet werden.Dies macht es einfacher als je zuvor, den Fluss richtig zu erkennen.Die Reaktionsgeschwindigkeit beträgt mehr als 0,03 m/s.
Spezifikationen
| Geschwindigkeitsrate | 0.328 Fuß/s±16 Fuß/s ((0.1m/s±5m/s) |
| Genauigkeit | ± 2,0% |
| Rohrgröße | DN4 DN8 DN10 DN15 DN20 DN25 DN32 |
| DN40 DN50 DN65 DN80 DN100 DN125 DN200 | |
| Flüssigkeit | Gewöhnliches Wasser, Meerwasser, Kühl-/Hochwasser, Alkohol... |
| Rohrmaterial | PVC, Edelstahl, Kohlenstoffstahl, Kupfer... |
| Stromversorgung | Gleichspannung von 936 V, maximal 500 mA |
| Kommunikation | Unterstützung des MODBUS-Protokolls RS485 |
| Analog-Ausgabe | 4-20mA, maximal 750Ω |
| Ausgang der Alarmanlage | OCT-Ober- und Untergrenz-Alarmfunktion (optional) |
| Anzeige | OLED 128*64-Punktmatrix-Display |
| Schlüsselfaktor | Vier Tasten |
| Strömungseinheit | Unterstützung für die Auswahl der metrischen Einheit, Kubikmeter ((m3), Liter ((l), US-Gallonen ((gal). |
| Zeiteinheit | Die Fabrik-Standard-Einheit ist Kubikmeter pro Stunde. |
| Täglich, monatlich und jährlich | |
| Temperatur | Umgebung: 14°F+122°F ((-10°C+50°C) |
| Flüssigkeit:14F+122F ((-10°C+50°C) | |
| Umgebungsfeuchtigkeit | RH 0 ‰ 95%, keine Kondensation |
| Wohnmaterial | Aluminiumlegierung,CNC-Bearbeitung |
| Schutzquote | IP54 |
| Kabellänge | 6.6ft (2m) Standard |
Referenztabelle für Rohrgrößenbereich und Durchflussbereich
| DN | Überdosis | OD-Bereich | Inch | Durchflussbereich |
| DN4 | Überdosis 9.53 | 95 mm bis 10,5 mm | 1/8" | 00,003 ‰ 0,142 m3/h |
| 0.047 ∙ 2.374 I/min | ||||
| 0.013 ∙ 0,627 Gal/min | ||||
| DN8 | Eine Überdosis von 12.7 | 12.4mm-13.1mm | Ein Viertel. | 0.011·0,570 m3/h |
| 0.190·9.496 I/min | ||||
| 0.050·2.509 Gal/min | ||||
| DN10 | Überdosierung 15 | 14.5mm-15.4mm | 3/8" | 0.026·1.282 m3/h |
| 0.427 ∙ 21.366 l/min | ||||
| 0.113·5.644 Gal/m3 | ||||
| DN15 | OD20 | 16.5mm-23.0mm | Ein halbes Zoll. | 0.046 ∙ 2.279 m/h |
| 0.760 ¥37.984 l/min | ||||
| 0.201 10,034 Gal/min | ||||
| DN20 | OD25 | 25.0mm-30.0mm | 3/4 Zoll. | 0.103 ∙ 5,128 m/h |
| 10,709 ≈ 85,464 l/min | ||||
| 00,452 ∼22,577 Gal/min | ||||
| DN25 | OD32 | 32.0mm-35.0mm | 1 " | 0.182·9.116 m3/h |
| 3.039151.935 l/min | ||||
| 00,803 ∼ 40,137 Gal/min | ||||
| DN32 | Überdosis 40 | 38.0mm-45.0mm | 1-1/4" | 00,285 ∼14,244 m3/h |
| 40,748 ‰ 237,399 l/min | ||||
| 10,254 ‰ 62,714 Gal/min | ||||
| DN40 | Überdosierung 50 | 48.0 mm bis 54.0 mm | 1 bis 2 Zoll. | 0.410·20.511 m3/h |
| 60,837 ≈ 341,854 l/min | ||||
| 10,806 ≈ 90,309 Gal/min | ||||
| DN50 | OD63 | 58.0 mm bis 64.0 mm | 2 " | 00,729 ‰ 36,464 m3/h |
| 12.155 ¥607,741 l/min | ||||
| 3.211·160549 Gal/m | ||||
| DN65 | OD75 | 72.0mm-78.0mm | 2 1/2" | 1.140 ¥56,976 m3/h |
| 180,992 ‰ 949,595 I/min | ||||
| 5.017 250.857 Gal/m | ||||
| DN80 | Überdosis 90 | 80.0mm-92.0mm | 3 " | 10,641 ‰ 82,045 m/h |
| 27.348 ¥1367.417 l/min | ||||
| 7.225~361.234 Gal/m3 | ||||
| DN100 | OD110 | 108.0 mm bis 116,0 mm | 4" | 2.917 145,858 m3/h |
| 48.619 ∙ 2430.963 I/min | ||||
| 120,844 ∼642,194 Gal/min | ||||
| DN125 | OD140 | 132.0mm-142.0mm | 5" | 4.558 ∙ 227.903 m3/h |
| 75.968 3798.380 l/min | ||||
| 20.069 ¥1003429 Gal/min | ||||
| DN200 | OD220 | 218.0mm-228.0mm | 8" | 110,669 ‰ 583,431 m3/h |
| 1940,477 ‰ 9723,852 I/min | ||||
| 510,376 ∼2568,778 Gal/min |
